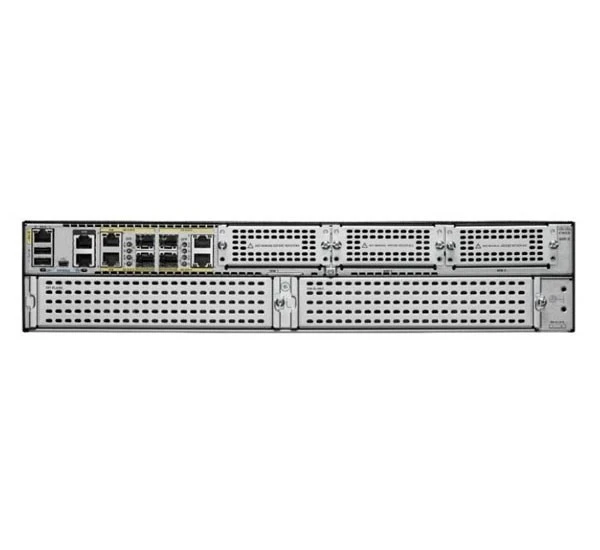

روتر سیسکو Cisco ISR4451-X/K9

Cisco ISR4451-X/K9 یکی از روترهای قدرتمند خانواده Cisco ISR 4000 Series است که برای استفاده در شبکه‌های سازمانی، شعب بزرگ، زیرساخت‌های WAN، دیتاسنتر و محیط‌هایی طراحی شده که به مسیریابی حرفه‌ای، ظرفیت پردازشی مناسب، قابلیت توسعه و سرویس‌های شبکه متعدد نیاز دارند.

این مدل با معماری ماژولار و پشتیبانی از NIM، رابط‌های Gigabit Ethernet، SFP، USB و Console/Auxiliary، امکان استفاده در سناریوهای مختلف شبکه را فراهم می‌کند. همچنین ظرفیت حافظه قابل ارتقا و پشتیبانی از منابع تغذیه مختلف، انعطاف‌پذیری بیشتری برای استفاده در محیط‌های سازمانی ایجاد می‌کند.

نکته: مشخصاتی مانند ظرفیت دقیق Throughput، تعداد Interfaceهای قابل استفاده و قابلیت‌های فعال دستگاه می‌تواند به License، ماژول‌های نصب‌شده و پیکربندی نهایی بستگی داشته باشد.

مشخصات فنی Cisco ISR4451-X/K9

معرفی Cisco ISR4451-X/K9

خانواده Cisco Integrated Services Routers 4000 با هدف ارائه یک پلتفرم یکپارچه برای سرویس‌های مختلف شبکه توسعه داده شده است.

در شبکه‌های سازمانی امروزی، یک روتر فقط وظیفه مسیریابی Packetها را ندارد و ممکن است هم‌زمان برای سرویس‌هایی مانند:

• WAN Connectivity
• Routing
• Security
• VPN
• QoS
• Network Services
• Application Services

استفاده شود.

ISR4451-X/K9 با معماری ماژولار خود امکان قرار دادن این سرویس‌ها در یک پلتفرم واحد را فراهم می‌کند و به همین دلیل برای محیط‌های Enterprise و شعب بزرگ گزینه مناسبی محسوب می‌شود.

عملکرد و ظرفیت انتقال

طبق مشخصاتی که ارائه کردی، سرعت انتقال اطلاعات این مدل در محدوده 1 تا 2Gbps اعلام شده است.

این سطح Performance برای بسیاری از شبکه‌های سازمانی، شعب بزرگ و ارتباطات WAN مناسب است.

البته در روترهای سری ISR 4000 باید توجه داشت که Throughput واقعی می‌تواند تحت تأثیر عواملی مانند:

• نوع ترافیک
• فعال بودن سرویس‌های امنیتی
• Encryption
• VPN
• QoS
• تعداد Sessionها
• License
• ماژول‌های نصب‌شده

قرار بگیرد.

بنابراین ظرفیت اسمی را نباید بدون در نظر گرفتن پیکربندی نهایی، معادل Throughput واقعی در تمام سناریوها دانست.

پورت‌ها و رابط‌های ارتباطی

یکی از نقاط قوت ISR4451-X/K9، تنوع Interfaceهای آن است.

طبق اطلاعات ارائه‌شده، دستگاه دارای:

2 × Gigabit Ethernet RJ-45

1 × SFP

NIM Slots

USB 2.0 Type-A

و

Serial Console/Auxiliary RJ-45 Combo

است.

این ترکیب باعث می‌شود روتر بتواند در معماری‌های مختلف شبکه، از ارتباطات Ethernet گرفته تا مدیریت و اتصال تجهیزات جانبی، مورد استفاده قرار گیرد.

پورت Gigabit Ethernet

دو پورت GbE RJ-45 برای برقراری ارتباطات شبکه روی بستر مسی مورد استفاده قرار می‌گیرند.

این Interfaceها می‌توانند برای اتصال به:

• LAN
• Distribution Switch
• Core Network
• WAN
• Firewall
• تجهیزات دیتاسنتری

استفاده شوند.

در یک شبکه سازمانی، روتر می‌تواند از طریق یکی از این Interfaceها به شبکه داخلی و از Interface دیگر به WAN یا تجهیزات بالادستی متصل شود.

پورت SFP

وجود یک پورت SFP امکان استفاده از ارتباطات مبتنی بر Transceiver را فراهم می‌کند.

این قابلیت در محیط‌هایی که ارتباط فیبر نوری مورد نیاز است اهمیت زیادی دارد.

برای مثال می‌توان از SFP برای اتصال روتر به:

Core Switch → Fiber → ISR4451-X/K9

یا یک لینک WAN مبتنی بر فیبر استفاده کرد.

نوع و سرعت دقیق ارتباط SFP باید بر اساس ماژول Transceiver و پیکربندی مورد استفاده بررسی شود.

اسلات‌های NIM

NIM یا Network Interface Module یکی از بخش‌های مهم معماری ماژولار سری ISR 4000 است.

وجود اسلات‌های NIM باعث می‌شود امکانات ارتباطی دستگاه به Interfaceهای ثابت محدود نباشد.

در نتیجه مدیر شبکه می‌تواند متناسب با نیاز خود، ماژول‌های سازگار را به دستگاه اضافه کند و قابلیت‌های ارتباطی آن را توسعه دهد.

این معماری برای سازمان‌هایی که احتمال افزایش نیازهای شبکه در آینده را دارند بسیار ارزشمند است.

حافظه RAM قابل ارتقا

طبق مشخصات ارسالی، دستگاه به‌صورت پیش‌فرض دارای:

4GB DDR3 RAM

است و امکان ارتقای آن تا:

16GB

وجود دارد.

حافظه بیشتر می‌تواند در محیط‌هایی که تعداد سرویس‌ها، Sessionها و عملیات پردازشی افزایش پیدا می‌کند، اهمیت داشته باشد.

قابلیت ارتقای RAM همچنین باعث افزایش عمر مفید پلتفرم در محیط‌های سازمانی می‌شود؛ زیرا سازمان می‌تواند بدون تعویض کامل روتر، منابع سخت‌افزاری آن را ارتقا دهد.

حافظه Flash

ISR4451-X/K9 دارای 8GB Flash به‌صورت پیش‌فرض است و طبق مشخصات ارائه‌شده قابلیت ارتقا تا 32GB را دارد.

حافظه Flash برای ذخیره مواردی مانند:

• Cisco IOS XE
• فایل‌های Configuration
• Imageهای نرم‌افزاری
• فایل‌های موردنیاز سیستم

کاربرد دارد.

ظرفیت بیشتر Flash در محیط‌هایی که نیاز به نگهداری چند Image یا فایل‌های نرم‌افزاری بیشتری دارند، کاربردی است.

USB 2.0

وجود USB 2.0 Type-A یکی دیگر از امکانات مدیریتی این روتر است.

USB می‌تواند برای برخی عملیات‌های مدیریتی، انتقال فایل یا استفاده از حافظه جانبی سازگار مورد استفاده قرار گیرد.

این رابط در زمان‌هایی که نیاز به دسترسی مستقیم به فایل‌ها یا انجام عملیات نگهداری روی روتر وجود دارد، می‌تواند مفید باشد.

Console و Auxiliary

وجود Serial Console/Auxiliary RJ-45 Combo امکان مدیریت مستقیم دستگاه را فراهم می‌کند.

Console معمولاً در زمان راه‌اندازی اولیه، پیکربندی و Troubleshooting مورد استفاده قرار می‌گیرد.

در شرایطی که دسترسی شبکه‌ای به روتر وجود ندارد، اتصال مستقیم از طریق Console می‌تواند یکی از مهم‌ترین روش‌های مدیریت و بازیابی دستگاه باشد.

منبع تغذیه

طبق مشخصات ارسالی، Cisco ISR4451-X/K9 از AC پشتیبانی می‌کند و امکان استفاده از PoE نیز در پیکربندی مربوطه ذکر شده است.

ولتاژ ورودی اعلام‌شده:

110 تا 220V AC

است.

پشتیبانی از گزینه‌های مختلف تغذیه باعث می‌شود دستگاه برای محیط‌های مختلف سازمانی انعطاف بیشتری داشته باشد.

طراحی Rackmount

ISR4451-X/K9 با ارتفاع تقریبی 1U طراحی شده و ابعاد آن:

88.9 × 438.15 × 469.9 میلی‌متر

است.

این طراحی برای نصب در رک‌های استاندارد دیتاسنتر و اتاق سرور مناسب است.

وزن اعلام‌شده دستگاه نیز حدود:

19.4 کیلوگرم

است.

در طراحی رک باید علاوه بر وزن روتر، فضای کافی برای کابل‌کشی، تهویه و دسترسی به Interfaceها نیز در نظر گرفته شود.

کاربردهای Cisco ISR4451-X/K9

این روتر می‌تواند در سناریوهای مختلف مورد استفاده قرار گیرد:

مزایای Cisco ISR4451-X/K9

معماری ماژولار

پشتیبانی از NIM باعث می‌شود بتوان قابلیت‌های ارتباطی روتر را بر اساس نیاز سازمان توسعه داد.

حافظه قابل ارتقا

امکان افزایش RAM از 4GB تا 16GB و Flash از 8GB تا 32GB انعطاف مناسبی برای توسعه آینده فراهم می‌کند.

رابط‌های متنوع

ترکیب RJ-45، SFP، USB و Console/Auxiliary باعث می‌شود دستگاه برای سناریوهای مختلف شبکه قابل استفاده باشد.

مناسب برای رک

فرم‌فاکتور Rackmount با ارتفاع حدود 1U فضای کمی در رک اشغال می‌کند.

مناسب برای Enterprise

خانواده ISR 4000 برای شبکه‌های سازمانی و شعب طراحی شده و می‌تواند سرویس‌های متنوع شبکه را روی یک پلتفرم ارائه کند.

جمع‌بندی

Cisco ISR4451-X/K9 یک روتر حرفه‌ای از خانواده Cisco ISR 4000 Series است که برای شبکه‌های Enterprise، WAN، شعب بزرگ و محیط‌هایی که به یک پلتفرم ماژولار و قابل توسعه نیاز دارند، طراحی شده است.

این مدل با پشتیبانی از 2 پورت Gigabit Ethernet RJ-45، یک پورت SFP، اسلات‌های NIM، USB 2.0 و Console/Auxiliary امکان طراحی ارتباطات متنوع را فراهم می‌کند. همچنین 4GB RAM قابل ارتقا تا 16GB و 8GB Flash قابل ارتقا تا 32GB، امکان افزایش منابع سخت‌افزاری متناسب با نیاز شبکه را فراهم می‌سازد.

در مجموع، ISR4451-X/K9 برای سازمان‌هایی که به دنبال یک روتر Enterprise، رک‌مونت، ماژولار و قابل توسعه هستند و می‌خواهند علاوه بر Routing از قابلیت‌های مختلف شبکه و سرویس‌های سازمانی نیز استفاده کنند، انتخابی قدرتمند و انعطاف‌پذیر است.
