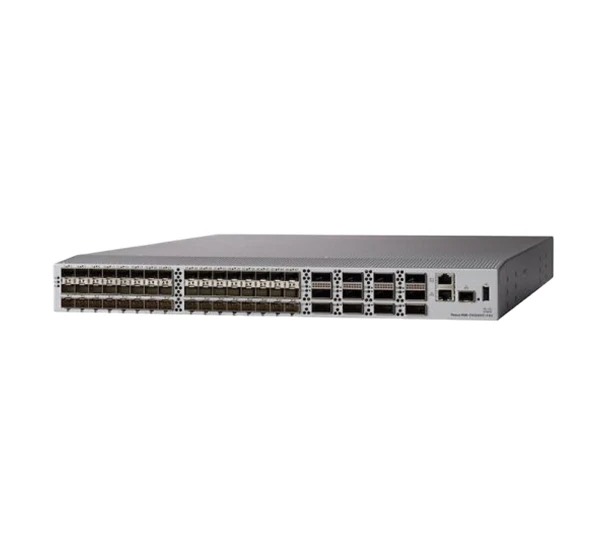

سوئیچ شبکه Cisco Nexus N9K-C93240YC-FX2

معرفی سوئیچ Cisco Nexus N9K-C93240YC-FX2

Cisco Nexus N9K-C93240YC-FX2 یک سوئیچ دیتاسنتری رده‌بالا از خانواده Cisco Nexus 9300-FX2 است که برای استفاده در شبکه‌های Data Center، Leaf-Spine، Spine، Aggregation و High-Performance Ethernet طراحی شده است.

این مدل برای محیط‌هایی ساخته شده که به تعداد زیادی پورت 10/25GbE در سمت Server و همچنین Uplinkهای بسیار پرسرعت 40/100GbE نیاز دارند.

N9K-C93240YC-FX2 دارای 48 پورت 1/10/25Gbps و 12 پورت 40/100Gbps QSFP28 است و می‌تواند نقش مهمی در معماری‌های مدرن دیتاسنتر، به‌خصوص معماری Leaf-Spine، ایفا کند.

معماری Leaf-Spine

یکی از مهم‌ترین کاربردهای Nexus 9300، استفاده در معماری Leaf-Spine است.

ساختار کلی به شکل زیر است:

Spine Switches

↕ ↕ ↕

Leaf Switches

↓

Servers / Storage / Firewalls

در این معماری، N9K-C93240YC-FX2 می‌تواند به‌عنوان Leaf Switch مورد استفاده قرار گیرد.

سرورها با لینک‌های 10 یا 25GbE به Leaf متصل می‌شوند و Leafها از طریق لینک‌های 40 یا 100GbE به Spine Switchها متصل می‌شوند.

این معماری باعث می‌شود شبکه:

• مقیاس‌پذیرتر
• قابل توسعه‌تر
• دارای مسیرهای متعدد
• مناسب برای East-West Traffic

باشد.

48 پورت 1/10/25GbE

یکی از ویژگی‌های اصلی N9K-C93240YC-FX2، وجود:

48 × 1/10/25Gbps

است.

این پورت‌ها برای اتصال تجهیزات مختلف دیتاسنتری طراحی شده‌اند.

از جمله:

• Physical Server
• Virtualization Host
• Storage
• Database Server
• Application Server
• Network Appliance
• Security Appliance

پشتیبانی از سه سرعت 1GbE، 10GbE و 25GbE انعطاف‌پذیری بالایی در طراحی شبکه ایجاد می‌کند.

چرا 25GbE برای دیتاسنتر مهم است؟

25GbE در بسیاری از دیتاسنترهای مدرن به‌عنوان یکی از سرعت‌های متداول برای اتصال Serverها استفاده می‌شود.

در مقایسه با 10GbE:

10GbE → 25GbE

ظرفیت بیشتری برای انتقال داده در اختیار Server قرار می‌دهد.

این افزایش ظرفیت برای Workloadهایی مانند:

• Virtualization
• Database
• AI/ML
• Storage
• Backup
• Big Data
• Application Server

اهمیت زیادی دارد.

12 پورت 40/100GbE QSFP28

در بخش Uplink، دستگاه به:

12 × 40/100GbE QSFP28

مجهز شده است.

این پورت‌ها برای اتصال به:

• Spine Switch
• Core Switch
• دیگر Leaf Switchها
• Storage Fabric
• High-Speed Network

استفاده می‌شوند.

پشتیبانی از 100GbE باعث می‌شود دستگاه بتواند در Backboneهای بسیار پرظرفیت دیتاسنتر مورد استفاده قرار گیرد.

ترکیب 25GbE و 100GbE

یکی از مزایای اصلی این مدل، ترکیب تعداد زیادی پورت 25GbE با Uplinkهای 100GbE است.

یک نمونه معماری:

48 × 25GbE Servers

↓

N9K-C93240YC-FX2

↓

100GbE Uplinks

↓

Spine

این طراحی برای دیتاسنترهای مدرن بسیار کاربردی است؛ زیرا ترافیک سمت Server با سرعت 25GbE وارد Leaf می‌شود و از طریق لینک‌های 100GbE به لایه Spine منتقل می‌شود.

ظرفیت و عملکرد بالا

N9K-C93240YC-FX2 برای پردازش حجم بسیار زیادی از Traffic طراحی شده است.

طبق اطلاعات ارائه‌شده، نرخ انتقال دیتا:

100Gbps

اعلام شده است.

با توجه به معماری این محصول و وجود پورت‌های متعدد 25GbE و 100GbE، مقدار 100Gbps را نباید به‌عنوان سرعت کلی Switching دستگاه در نظر گرفت؛ این مقدار احتمالاً مربوط به یک پارامتر خاص در منبع اولیه است.

برای صفحه محصول بهتر است Switching Capacity و Forwarding Rate دقیق SKU از Datasheet رسمی بررسی شود.

حافظه DRAM برابر 128GB

یکی از ویژگی‌های قابل توجه این مدل، حافظه:

128GB DRAM

است.

حافظه DRAM بالا برای تجهیزات دیتاسنتری رده‌بالا اهمیت زیادی دارد؛ زیرا دستگاه باید بتواند سرویس‌ها و فرآیندهای مختلف را همزمان اجرا کند.

از جمله:

• Routing
• Switching
• VXLAN
• EVPN
• Telemetry
• Monitoring
• Automation
• Security
• Management

وجود منابع سخت‌افزاری مناسب باعث می‌شود دستگاه برای محیط‌های بزرگ و پیچیده مناسب‌تر باشد.

حافظه Buffer برابر 40MB

N9K-C93240YC-FX2 دارای:

40MB Buffer

است.

Buffer برای ذخیره موقت Packetها در شرایطی استفاده می‌شود که Traffic ورودی به‌صورت Burst افزایش پیدا کند یا سرعت ورود Traffic از ظرفیت لحظه‌ای خروجی بیشتر شود.

این قابلیت در دیتاسنترهایی که Trafficهای سنگین بین Serverها، Storage و Applicationها جریان دارد اهمیت زیادی دارد.

جدول MAC Address برابر 256KB

طبق مشخصات ارائه‌شده، جدول MAC Address دستگاه:

256KB

اعلام شده است.

MAC Address Table برای نگهداری اطلاعات مربوط به MAC Address تجهیزات شبکه استفاده می‌شود.

در دیتاسنترهایی که تعداد زیادی Server و Virtual Machine وجود دارد، ظرفیت بالای جدول MAC می‌تواند اهمیت زیادی داشته باشد.

پشتیبانی از 4096 VLAN

این مدل از حداکثر:

4096 VLAN

پشتیبانی می‌کند.

VLAN یکی از پایه‌های طراحی شبکه‌های دیتاسنتری و Enterprise است.

برای مثال می‌توان Traffic سرویس‌های مختلف را در VLANهای جداگانه قرار داد:

این جداسازی باعث کنترل بهتر Traffic و افزایش امنیت شبکه می‌شود.

VXLAN و EVPN

یکی از مهم‌ترین دلایل استفاده از خانواده Nexus 9000 در دیتاسنترهای مدرن، پشتیبانی از فناوری‌های پیشرفته‌ای مانند VXLAN و EVPN در پلتفرم‌های سازگار است.

VXLAN امکان ایجاد شبکه‌های Overlay را روی زیرساخت IP فراهم می‌کند.

این فناوری برای دیتاسنترهایی که نیاز به:

• Multi-Tenant Network
• Segmentation
• Scalability
• Virtual Network
• Data Center Fabric

دارند بسیار کاربردی است.

در معماری‌های مدرن، EVPN نیز می‌تواند برای کنترل و توزیع اطلاعات مربوط به Overlay استفاده شود.

Cisco ACI

خانواده Nexus 9000 در اکوسیستم دیتاسنتر Cisco می‌تواند در معماری Cisco ACI نیز مورد استفاده قرار گیرد، مشروط به پشتیبانی دقیق SKU و نسخه نرم‌افزاری.

در ACI، تجهیزات Nexus در قالب یک Fabric مرکزی مدیریت می‌شوند و Policyهای شبکه به شکل متمرکز اعمال می‌شوند.

این معماری برای سازمان‌هایی که به دنبال:

• Automation
• Centralized Policy
• Segmentation
• Visibility
• Scalability

هستند، کاربرد دارد.

مناسب برای Server Farm

وجود 48 پورت 25GbE باعث می‌شود N9K-C93240YC-FX2 برای Server Farmهای پرتراکم بسیار مناسب باشد.

برای مثال:

Server 1 → 25GbE

Server 2 → 25GbE

Server 3 → 25GbE

…

Server 48 → 25GbE

↓

Nexus N9K-C93240YC-FX2

↓

100GbE Spine

این ساختار می‌تواند تعداد زیادی Server را با لینک‌های پرسرعت به Fabric دیتاسنتر متصل کند.

مناسب برای Virtualization

در محیط‌های Virtualization، چندین ماشین مجازی روی یک Physical Server اجرا می‌شوند.

این موضوع باعث افزایش حجم Traffic بین:

• VMها
• Hypervisorها
• Storage
• Backup
• Application Serverها

می‌شود.

استفاده از 25GbE در سمت Server می‌تواند ظرفیت بیشتری برای این Traffic فراهم کند.

مناسب برای Storage

Storage Network یکی از مهم‌ترین قسمت‌های دیتاسنتر است.

ترافیک‌هایی مانند:

• Backup
• Replication
• Database
• VM Storage
• File Transfer

می‌توانند حجم بسیار بالایی داشته باشند.

N9K-C93240YC-FX2 با پورت‌های 25GbE و 100GbE می‌تواند در طراحی شبکه‌های پرسرعت Storage و Server مورد استفاده قرار گیرد.

عدم پشتیبانی از PoE

طبق مشخصات ارائه‌شده، این مدل:

PoE ندارد.

بنابراین این سوئیچ برای تأمین برق تجهیزاتی مانند:

• IP Phone
• Access Point
• دوربین IP

از طریق کابل شبکه طراحی نشده است.

تمرکز اصلی دستگاه روی Data Center Ethernet و ارتباطات پرسرعت است.

امنیت شبکه

امنیت در دیتاسنترها اهمیت بسیار بالایی دارد.

N9K-C93240YC-FX2 با توجه به پلتفرم Nexus و قابلیت‌های نرم‌افزاری خود می‌تواند در معماری‌های امنیتی پیشرفته مورد استفاده قرار گیرد.

قابلیت‌هایی مانند:

• ACL
• Segmentation
• Traffic Filtering
• Control Plane Protection
• VXLAN Segmentation
• Policy-Based Networking

می‌توانند به افزایش امنیت و کنترل Traffic کمک کنند.

قابلیت دقیق هر Feature به NX-OS، License و Mode عملیاتی دستگاه وابسته است.

منبع تغذیه

منبع تغذیه این مدل با بازه:

100 تا 240V AC

و فرکانس:

50 تا 60Hz

کار می‌کند.

توان مصرفی اعلام‌شده:

708W

است.

در دیتاسنتر، برای این سطح از مصرف باید ظرفیت:

• UPS
• PDU
• Power Distribution
• Cooling

به‌درستی محاسبه شود.

طراحی رک‌مونت

ابعاد دستگاه طبق اطلاعات ارائه‌شده:

53 × 439 × 591 میلی‌متر

است.

این طراحی برای نصب در رک‌های استاندارد دیتاسنتری مناسب است.

عمق حدود 591 میلی‌متر نیز نشان می‌دهد دستگاه برای رک‌های حرفه‌ای و محیط‌های دیتاسنتر طراحی شده است.

کاربردهای اصلی N9K-C93240YC-FX2

این مدل بیشتر برای محیط‌های حرفه‌ای و دیتاسنتری مناسب است:

Data Center

برای ایجاد شبکه پرسرعت دیتاسنتر.

Leaf-Spine

به‌عنوان Leaf Switch یا در سناریوهای مناسب Fabric.

Server Farm

برای اتصال تعداد زیادی Server با 10/25GbE.

Virtualization

برای اتصال Hypervisorها و زیرساخت مجازی‌سازی.

Storage

برای ترافیک پرحجم Storage و Backup.

Cloud Infrastructure

برای زیرساخت‌های Cloud و Multi-Tenant.

Cisco ACI

در معماری‌های سازگار Cisco ACI.

مقایسه N9K-C93240YC-FX2 با N2K-2348TQ

تفاوت اصلی این دو محصول این است که N2K-2348TQ یک Fabric Extender است، در حالی که N9K-C93240YC-FX2 یک سوئیچ مستقل دیتاسنتری از خانواده Nexus 9000 محسوب می‌شود.

جدول مشخصات فنی Cisco Nexus N9K-C93240YC-FX2

* مقدار 100Gbps که در اطلاعات اولیه به‌عنوان نرخ انتقال دیتا درج شده، با توجه به پورت‌های 25/40/100GbE احتمالاً بیانگر یک پارامتر خاص است و نباید آن را به‌عنوان ظرفیت کلی دستگاه معرفی کرد.

جمع‌بندی

Cisco Nexus N9K-C93240YC-FX2 یک سوئیچ حرفه‌ای دیتاسنتری از خانواده Nexus 9300-FX2 است که برای شبکه‌های مدرن و پرترافیک طراحی شده است.

وجود 48 پورت 1/10/25GbE باعث می‌شود این مدل بتواند تعداد زیادی Server و تجهیزات دیتاسنتری را با لینک‌های پرسرعت به شبکه متصل کند، در حالی که 12 پورت 40/100GbE QSFP28 امکان ایجاد Uplinkهای پرظرفیت به Spine یا Core را فراهم می‌کنند.

این ترکیب، N9K-C93240YC-FX2 را برای معماری‌های Leaf-Spine، Data Center Fabric، Virtualization، Server Farm، Storage و Cloud Infrastructure بسیار مناسب می‌کند.

از طرف دیگر، 128GB DRAM، حافظه Buffer برابر 40MB و پشتیبانی از 4096 VLAN منابع مناسبی برای اجرای سرویس‌ها و معماری‌های پیچیده دیتاسنتری فراهم می‌کنند.

یکی از نقاط قوت اصلی این مدل، امکان استفاده از فناوری‌هایی مانند VXLAN/EVPN و Cisco ACI در سناریوهای سازگار است که به سازمان‌ها اجازه می‌دهد شبکه‌های دیتاسنتری مقیاس‌پذیر، Segmented و قابل اتوماسیون ایجاد کنند.

در مجموع، N9K-C93240YC-FX2 برای سازمان‌ها و دیتاسنترهایی مناسب است که به دنبال یک سوئیچ پرظرفیت با 48 پورت 25GbE و 12 پورت 100GbE برای ساخت شبکه‌های مدرن Leaf-Spine و زیرساخت‌های High-Performance هستند.
