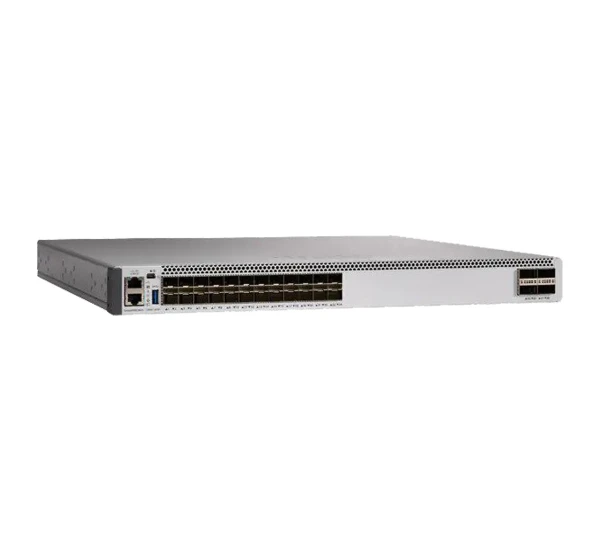

سوئیچ شبکه Cisco Catalyst C9500-24Y4C-A

معرفی سوئیچ Cisco Catalyst C9500-24Y4C-A

Cisco Catalyst C9500-24Y4C-A یکی از سوئیچ‌های قدرتمند و رده‌بالای Enterprise شرکت Cisco از خانواده Catalyst 9500 است که برای استفاده در Core، Distribution و شبکه‌های High-Performance طراحی شده است.

این مدل برخلاف سوئیچ‌های Access مانند C9200 و C9300، بیشتر برای بخش‌های بالادستی شبکه و زیرساخت‌هایی طراحی شده که به ظرفیت بسیار بالا، پورت‌های پرسرعت، Routing پیشرفته، امنیت سازمانی و قابلیت‌های Automation نیاز دارند.

C9500-24Y4C-A دارای 24 پورت 25GbE SFP28 و 4 پورت 40/100GbE QSFP28 است و می‌تواند به‌عنوان ستون فقرات شبکه در محیط‌های Enterprise، دیتاسنتر و Campusهای بزرگ مورد استفاده قرار گیرد.

نکته مهم: در مشخصات ارسالی، «تعداد پورت 24» درج شده اما نوع پورت ذکر نشده است. برای مدل C9500-24Y4C-A، معماری پورت‌های آن شامل 24×25G SFP28 و 4×40/100G QSFP28 است؛ بنابراین بهتر است این موارد در جدول محصول سایت درج شوند.

جایگاه C9500 در معماری شبکه

خانواده Catalyst 9500 عمدتاً برای لایه‌های Core و Distribution طراحی شده است.

یک معماری متداول Enterprise می‌تواند به شکل زیر باشد:

Internet / WAN

↓

Core – Cisco Catalyst C9500

↓

Distribution

↓

Cisco Catalyst C9300 / C9200

↓

Users / Servers / Access Points / IP Phones

در چنین ساختاری، C9500 وظیفه عبور حجم بسیار زیادی از Traffic و انجام عملیات Routing و Switching در لایه بالادستی شبکه را بر عهده دارد.

به همین دلیل این محصول بیشتر برای شبکه‌هایی مناسب است که نیاز به High-Speed Backbone دارند.

24 پورت 25GbE SFP28

یکی از مهم‌ترین ویژگی‌های C9500-24Y4C-A وجود 24 پورت 25GbE SFP28 است.

SFP28 نسل جدیدتر رابط‌های SFP است که برای ارتباطات 25Gbps طراحی شده است.

این پورت‌ها برای اتصال به تجهیزات مختلف از جمله:

• Server
• Storage
• Core Switch
• Distribution Switch
• Data Center Switch
• High-Speed Network Appliance

کاربرد دارند.

در دیتاسنترهایی که سرعت 1Gbps یا 10Gbps دیگر پاسخگوی نیاز شبکه نیست، لینک‌های 25Gbps می‌توانند ظرفیت بسیار بیشتری در اختیار زیرساخت قرار دهند.

چهار پورت 40/100GbE QSFP28

در کنار 24 پورت SFP28، این مدل به 4 پورت QSFP28 نیز مجهز است.

این پورت‌ها برای ایجاد ارتباطات بسیار پرسرعت و Backbone مورد استفاده قرار می‌گیرند.

با استفاده از این رابط‌ها می‌توان C9500 را به:

Core Switch

یا:

High-Speed Distribution Layer

یا:

Data Center Spine

متصل کرد.

در نتیجه C9500-24Y4C-A می‌تواند علاوه بر اتصال تجهیزات 25GbE، در قسمت‌های بالادستی شبکه نیز از لینک‌های 40 یا 100GbE استفاده کند.

ظرفیت سوئیچینگ 2Tbps

یکی از مهم‌ترین مشخصات این مدل، ظرفیت Switching برابر 2Tbps است.

Tbps مخفف:

Terabits per second

است.

ظرفیت 2 ترابیت بر ثانیه نشان می‌دهد C9500-24Y4C-A برای پردازش حجم بسیار زیادی از ترافیک شبکه طراحی شده است.

این سطح از ظرفیت باعث می‌شود دستگاه برای:

• Core Network
• Distribution
• Data Center
• Campus Backbone
• High-Speed Aggregation

مناسب باشد.

چرا 2Tbps اهمیت دارد؟

در شبکه‌های بزرگ، تعداد زیادی لینک همزمان فعال هستند.

برای مثال ممکن است:

• چندین Server با سرعت 25Gbps
• چندین Distribution Switch
• لینک‌های 40Gbps
• لینک‌های 100Gbps
• Storage Traffic
• Application Traffic
• Backup Traffic

به‌صورت همزمان فعالیت کنند.

بنابراین سوئیچ Core باید بتواند حجم بسیار زیادی از Packet و Data را بدون ایجاد Bottleneck پردازش کند.

C9500-24Y4C-A برای چنین سناریوهایی طراحی شده است.

حافظه DRAM برابر 16GB

این مدل دارای:

16GB DRAM

است.

DRAM برای اجرای سیستم‌عامل و پردازش‌های داخلی دستگاه استفاده می‌شود.

حافظه بالاتر در تجهیزات Core اهمیت دارد؛ زیرا این تجهیزات معمولاً تعداد زیادی Route، Policy، Session و فرآیند مدیریتی را پردازش می‌کنند.

16GB DRAM منابع مناسبی برای اجرای قابلیت‌های Enterprise و سیستم‌عامل Cisco IOS XE فراهم می‌کند.

جدول MAC Address برابر 82KB

طبق مشخصات ارائه‌شده، C9500-24Y4C-A دارای جدول MAC Address با ظرفیت:

82K

است.

MAC Address Table به سوئیچ کمک می‌کند محل قرارگیری Endpointها را شناسایی کند.

در یک شبکه Enterprise بزرگ، تعداد دستگاه‌ها ممکن است بسیار زیاد باشد.

وجود جدول MAC بزرگ‌تر باعث می‌شود دستگاه بتواند تعداد بیشتری MAC Address را مدیریت کند.

پشتیبانی از VLAN

در اطلاعات ارائه‌شده، حداکثر تعداد VLAN برابر:

4000

اعلام شده است.

VLAN یکی از پایه‌های طراحی شبکه‌های Enterprise است.

با VLAN می‌توان شبکه را به بخش‌های منطقی مختلف تقسیم کرد.

برای مثال:

در شبکه‌های بزرگ، VLAN Segmentation باعث می‌شود کنترل Traffic و اعمال Policyهای امنیتی ساده‌تر شود.

Routing پیشرفته

یکی از مهم‌ترین تفاوت‌های C9500 با سوئیچ‌های ساده Access، قابلیت‌های پیشرفته Routing آن است.

C9500 برای شبکه‌های Layer 3 طراحی شده و می‌تواند در معماری‌هایی که Routing نقش مهمی دارد، مورد استفاده قرار گیرد.

سناریوهایی مانند:

• Inter-VLAN Routing
• Static Routing
• Dynamic Routing
• OSPF
• BGP
• Route Redistribution
• Layer 3 Core
• Layer 3 Distribution

می‌توانند در طراحی‌های سازمانی مورد استفاده قرار گیرند؛ البته قابلیت دقیق هر پروتکل به مدل، License و نسخه IOS XE بستگی دارد.

معماری Layer 3 در شبکه Enterprise

در معماری‌های مدرن شبکه، استفاده از Layer 3 در Core و Distribution باعث می‌شود شبکه مقیاس‌پذیرتر شود.

یک نمونه:

Access Switch

↓

Distribution

↓

C9500 Core

↓

WAN / Data Center / Internet

در این ساختار C9500 می‌تواند وظیفه Routing بین بخش‌های مختلف شبکه را بر عهده بگیرد.

امنیت Cisco Catalyst C9500

امنیت یکی از بخش‌های اصلی طراحی Catalyst 9500 است.

سوئیچ‌های Core و Distribution به دلیل جایگاه مهم خود در شبکه باید بتوانند Policyهای امنیتی مختلف را اجرا کنند.

بسته به مدل، License و نسخه نرم‌افزاری، امکاناتی مانند:

• ACL
• 802.1X
• Network Access Control
• Segmentation
• MACsec
• IP Source Guard
• DHCP Snooping
• Dynamic ARP Inspection
• Control Plane Protection

می‌توانند در معماری امنیتی شبکه مورد استفاده قرار گیرند.

MACsec و حفاظت از ارتباطات

در شبکه‌های سازمانی، ممکن است اطلاعات حساس بین Switchها، سرورها و سایر تجهیزات جابه‌جا شود.

MACsec امکان رمزنگاری Traffic در لایه Data Link را فراهم می‌کند.

استفاده از چنین فناوری‌هایی می‌تواند برای محافظت از ارتباطات حساس بین تجهیزات شبکه اهمیت داشته باشد.

Quality of Service یا QoS

در Core و Distribution معمولاً Trafficهای بسیار متنوعی از شبکه عبور می‌کنند.

برای مثال:

• Voice
• Video
• Data
• Backup
• Storage
• Business Application
• Cloud Traffic

QoS به مدیر شبکه اجازه می‌دهد Trafficهای مهم را شناسایی و اولویت‌بندی کند.

این موضوع در سازمان‌هایی که سرویس‌های حساس به تأخیر دارند اهمیت زیادی دارد.

مناسب برای دیتاسنتر

C9500-24Y4C-A با توجه به پورت‌های 25GbE و 40/100GbE می‌تواند در محیط‌های دیتاسنتری نیز کاربرد داشته باشد.

یک سناریوی ساده:

C9500

↓

25GbE Server

25GbE Server

25GbE Storage

100GbE Core / Spine

این ساختار می‌تواند برای محیط‌هایی که حجم زیادی از Data بین Serverها و تجهیزات زیرساختی جابه‌جا می‌شود، مناسب باشد.

اتصال سرورهای 25GbE

سرورهای مدرن معمولاً در محیط‌های Enterprise و Data Center از NICهای پرسرعت استفاده می‌کنند.

در چنین محیطی می‌توان Server را با لینک 25GbE به C9500 متصل کرد.

این موضوع برای Workloadهایی مانند:

• Virtualization
• Database
• Storage
• Backup
• AI/ML
• High-Performance Computing
• Application Server

اهمیت دارد.

قابلیت Automation

یکی از ویژگی‌های مهم خانواده Catalyst 9500، تمرکز بر Network Automation است.

در شبکه‌های بزرگ، پیکربندی دستی صدها یا هزاران دستگاه می‌تواند زمان‌بر و مستعد خطا باشد.

Automation به مدیران شبکه اجازه می‌دهد فرآیندهایی مانند:

• Configuration
• Provisioning
• Monitoring
• Policy Deployment
• Network Management

را تا حد زیادی خودکار کنند.

منبع تغذیه 90 تا 264 ولت AC

طبق مشخصات ارائه‌شده، بازه ورودی برق دستگاه:

90 تا 264V AC

است.

این محدوده ورودی باعث می‌شود دستگاه با زیرساخت‌های مختلف برق AC سازگار باشد.

در محیط‌های دیتاسنتری، استفاده از UPS و PDU مناسب برای تجهیزات Core اهمیت بسیار زیادی دارد.

طراحی Rackmount

C9500-24Y4C-A با طراحی رک‌مونت ساخته شده است.

ابعاد اعلام‌شده:

43 × 444 × 457 میلی‌متر

است.

ارتفاع حدود 43 میلی‌متر باعث می‌شود دستگاه تقریباً در رده 1U Rackmount قرار گیرد.

این طراحی برای دیتاسنترهایی که تراکم تجهیزات بالایی دارند بسیار مناسب است.

کاربردهای Cisco C9500-24Y4C-A

این سوئیچ برای محیط‌های حرفه‌ای و Enterprise طراحی شده است.

کاربردهای مهم آن شامل:

• Core Network
• Distribution Layer
• Campus Backbone
• Enterprise Network
• Data Center
• High-Speed Aggregation
• Server Networking
• Storage Networking
• شبکه‌های پرسرعت سازمانی

است.

مزایای Cisco Catalyst C9500-24Y4C-A

1. پورت‌های 25GbE

24 پورت SFP28 امکان ایجاد لینک‌های پرسرعت 25Gbps را فراهم می‌کند.

2. پورت‌های 40/100GbE

4 رابط QSFP28 برای ارتباطات بسیار پرسرعت در اختیار شبکه قرار می‌دهد.

3. ظرفیت Switching بسیار بالا

ظرفیت 2Tbps برای شبکه‌های High-Performance مناسب است.

4. حافظه 16GB DRAM

منابع سخت‌افزاری مناسبی برای اجرای قابلیت‌های Enterprise فراهم می‌کند.

5. مناسب برای Core و Distribution

طراحی محصول برای لایه‌های بالادستی شبکه انجام شده است.

6. قابلیت‌های پیشرفته Routing

برای شبکه‌های Layer 3 و معماری‌های Enterprise قابل استفاده است.

7. طراحی 1U

فضای کمی از رک اشغال می‌کند.

مقایسه C9500-24Y4C-A با C9300

بنابراین C9500-24Y4C-A در سطح بالاتری از C9300 قرار می‌گیرد و بیشتر برای Core، Distribution و High-Speed Aggregation طراحی شده است.

جدول مشخصات فنی Cisco Catalyst C9500-24Y4C-A

نکته مهم درباره «نرخ انتقال دیتا 1Gbps»

در مشخصات ارسالی، نرخ انتقال دیتا 1Gbps درج شده است. این مقدار با توجه به ساختار 24×25GbE + 4×40/100GbE این مدل، با مشخصات پورت‌های دستگاه همخوانی ندارد و احتمالاً مربوط به یک فیلد اشتباه در منبع اولیه است.

بنابراین برای صفحه محصول پیشنهاد می‌کنم 1Gbps را به‌عنوان نرخ انتقال دستگاه درج نکنی؛ زیرا ممکن است مشتری تصور کند این سوئیچ تنها از لینک‌های 1Gbps پشتیبانی می‌کند، در حالی که پورت‌های اصلی آن برای لینک‌های 25GbE و بالاتر طراحی شده‌اند.

جمع‌بندی

Cisco Catalyst C9500-24Y4C-A یک سوئیچ Enterprise رده‌بالا برای Core، Distribution و High-Speed Networking است که برای سازمان‌ها و دیتاسنترهایی طراحی شده که به ظرفیت پردازشی بسیار بالا و رابط‌های شبکه پرسرعت نیاز دارند.

این مدل با 24 پورت 25GbE SFP28 و 4 پورت 40/100GbE QSFP28 امکان ایجاد ارتباطات پرسرعت بین Serverها، Storage، Distribution Switchها و Core Network را فراهم می‌کند.

ظرفیت Switching برابر 2Tbps، حافظه DRAM برابر 16GB و جدول MAC Address با ظرفیت 82K نیز نشان می‌دهند که C9500-24Y4C-A برای شبکه‌های بزرگ و پرترافیک طراحی شده است.

از نظر معماری، این محصول تفاوت قابل توجهی با سوئیچ‌هایی مانند C9200 و C9300 دارد. در حالی که C9200 بیشتر برای Access Layer و C9300 برای Access و برخی سناریوهای Distribution استفاده می‌شود، C9500 بیشتر نقش Core و Distribution پرظرفیت را بر عهده می‌گیرد.

در نتیجه، اگر سازمانی به دنبال یک سوئیچ Core سازمانی با پورت‌های 25GbE و 100GbE، ظرفیت Switching در سطح ترابیت، Routing پیشرفته، قابلیت‌های امنیتی Enterprise و طراحی Rackmount باشد، Cisco Catalyst C9500-24Y4C-A یکی از گزینه‌های قدرتمند این رده محسوب می‌شود.
