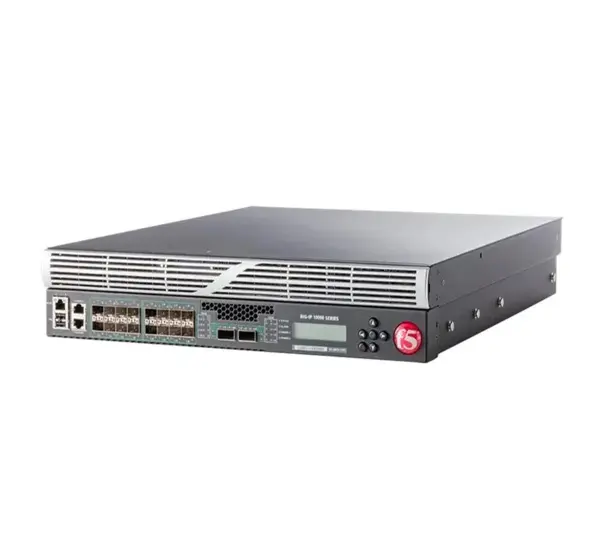

فایروال F5 BIG-IP System 7255v / 7250v / 7200v
F5 BIG-IP System 7255v / 7250v / 7200v از تجهیزات رده سازمانی F5 و متعلق به پلتفرم BIG-IP 7000 Series است که برای محیط‌های دیتاسنتری و سازمان‌هایی طراحی شده که به مدیریت پیشرفته ترافیک، Application Delivery، Load Balancing، امنیت Application و پردازش حجم بالای درخواست‌ها نیاز دارند.
این خانواده با بهره‌گیری از شاسی 2U، حافظه 32GB RAM، فضای ذخیره‌سازی 400GB و دو منبع تغذیه 400 واتی، برای استقرار در زیرساخت‌های حرفه‌ای و محیط‌هایی که پایداری و دسترس‌پذیری تجهیزات اهمیت بالایی دارد، گزینه‌ای مناسب محسوب می‌شود.
نکته مهم این است که 7255v، 7250v و 7200v یک خانواده/شاسی مشترک دارند اما از نظر ظرفیت و قابلیت‌های دقیق نرم‌افزاری و لایسنس ممکن است با یکدیگر تفاوت داشته باشند؛ بنابراین برای انتخاب نسخه مناسب باید SKU و License دقیق دستگاه بررسی شود.
مشخصات فنی F5 BIG-IP 7255v / 7250v / 7200v
| مشخصه | مشخصات |
|---|---|
| برند | F5 |
| سری | BIG-IP 7000 Series |
| مدل | 7255v / 7250v / 7200v |
| نوع تجهیز | BIG-IP Application Delivery & Security Platform |
| حافظه RAM | 32GB |
| حافظه ذخیره‌سازی | 400GB |
| پورت شبکه | 4 × 1GbE RJ-45 |
| فرم‌فاکتور | 2U |
| شاسی | 7000 Series |
| تعداد پاور | 2 عدد |
| توان هر پاور | 400W |
| استاندارد پاور | 80 Plus Gold |
| نوع تغذیه | AC، با گزینه DC |
| وزن | 18.14 کیلوگرم |
| ابعاد | 87.6 × 439.4 × 543.6 میلی‌متر |
BIG-IP 7000 Series چیست؟
پلتفرم F5 BIG-IP 7000 Series در رده تجهیزات حرفه‌ای دیتاسنتری قرار می‌گیرد و برای سازمان‌هایی ساخته شده است که مدیریت ترافیک و سرویس‌های Application در مقیاس بالا برای آنها اهمیت دارد.
BIG-IP در معماری شبکه می‌تواند بین کاربران و سرورهای Application قرار بگیرد:
Users / Internet
↓
F5 BIG-IP
↓
Web Servers / Application Servers
↓
Database / Backend
در چنین معماری‌ای، F5 می‌تواند علاوه بر مدیریت جریان ترافیک، قابلیت‌هایی مانند Load Balancing، Application Delivery، SSL/TLS Processing و کنترل ترافیک Application را ارائه کند.
بنابراین BIG-IP را نباید صرفاً یک فایروال سنتی در نظر گرفت؛ بلکه یک Application Delivery و Security Platform است که بسته به License و Module نصب‌شده می‌تواند نقش‌های متنوعی در شبکه ایفا کند.
حافظه 32GB RAM
یکی از مشخصات مهم این خانواده، وجود 32GB حافظه RAM است.
حافظه RAM در تجهیزات BIG-IP برای اجرای سیستم‌عامل، سرویس‌های شبکه، پردازش Sessionها، مدیریت Connectionها و اجرای قابلیت‌های فعال مورد استفاده قرار می‌گیرد.
وجود 32GB RAM باعث می‌شود این پلتفرم برای محیط‌های سازمانی و دیتاسنتری که با حجم قابل توجهی از Connection و سرویس‌های Application کار می‌کنند، منابع مناسبی در اختیار داشته باشد.
حافظه ذخیره‌سازی 400GB
F5 BIG-IP 7255v / 7250v / 7200v دارای:
400GB Storage
است.
فضای ذخیره‌سازی داخلی می‌تواند برای نگهداری مواردی مانند:
- BIG-IP Software
- Configuration
- Logها
- فایل‌های سیستمی
- اطلاعات مدیریتی
- داده‌های موردنیاز سرویس‌های فعال
استفاده شود.
ظرفیت 400GB برای یک Appliance سازمانی، فضای مناسبی جهت نگهداری اطلاعات عملیاتی و نرم‌افزاری دستگاه فراهم می‌کند.
پورت‌های شبکه
طبق مشخصات ارائه‌شده، این پلتفرم دارای:
4 × 1GbE RJ-45
است.
پورت‌های RJ-45 برای اتصال دستگاه به زیرساخت Ethernet مورد استفاده قرار می‌گیرند.
در یک معماری نمونه می‌توان Interfaceهای دستگاه را برای ارتباط با شبکه‌های مختلف به کار برد:
Client Network → BIG-IP → Server Network
یا:
Internet → BIG-IP → Data Center Network
نوع دقیق استفاده از Interfaceها به طراحی شبکه و Configuration نهایی دستگاه بستگی دارد.
Application Delivery
یکی از مهم‌ترین کاربردهای BIG-IP، Application Delivery است.
در محیط‌های سازمانی ممکن است یک Application روی چندین Server اجرا شود. اگر تمام کاربران مستقیماً به یک Server متصل شوند، آن Server می‌تواند به نقطه Bottleneck تبدیل شود.
BIG-IP می‌تواند در مقابل این Serverها قرار گرفته و درخواست‌ها را میان آنها توزیع کند.
برای مثال:
| درخواست کاربران | مقصد |
|---|---|
| User 1 | Server 1 |
| User 2 | Server 2 |
| User 3 | Server 3 |
| User 4 | Server 1 |
این فرآیند باعث استفاده بهتر از منابع Server و افزایش ظرفیت سرویس می‌شود.
Load Balancing
یکی از مهم‌ترین قابلیت‌هایی که در پلتفرم BIG-IP مورد استفاده قرار می‌گیرد، Load Balancing است.
در یک معماری Load Balancing، BIG-IP به‌عنوان نقطه ورود کاربران عمل کرده و درخواست‌ها را بر اساس سیاست‌های تعریف‌شده به Backend Serverها ارسال می‌کند.
ساختار کلی:
Client
↓
F5 BIG-IP
↙ ↓ ↘
Server 1 — Server 2 — Server 3
این روش مزایایی مانند:
- توزیع بار
- افزایش Availability
- استفاده بهتر از منابع
- امکان توسعه سرویس
- کاهش وابستگی به یک Server
را فراهم می‌کند.
مدیریت ترافیک در لایه Application
BIG-IP برخلاف یک Router ساده، می‌تواند در لایه‌های بالاتر شبکه نیز مورد استفاده قرار گیرد.
در Layer 7، اطلاعات مربوط به Application و پروتکل‌هایی مانند HTTP/HTTPS می‌توانند در تصمیم‌گیری‌های Traffic Management مورد استفاده قرار گیرند.
برای مثال می‌توان سیاست‌هایی تعریف کرد که درخواست‌های مختلف Application به Serverهای مشخصی هدایت شوند.
این ویژگی برای محیط‌های:
- Web Server
- API
- Application Server
- Portal
- Enterprise Applications
اهمیت زیادی دارد.
امنیت Application
یکی از نقاط قوت پلتفرم BIG-IP، امکان استفاده از Moduleهای مختلف امنیتی و Application Delivery است.
بسته به License و ماژول فعال، یک سیستم BIG-IP می‌تواند قابلیت‌هایی در حوزه‌هایی مانند:
- Application Security
- SSL/TLS
- Traffic Filtering
- Access Control
- Application Delivery
- Load Balancing
ارائه کند.
بنابراین هنگام خرید یا استعلام این مدل، صرفاً نام دستگاه کافی نیست و باید License و Moduleهای فعال آن نیز بررسی شوند.
دو منبع تغذیه 400 واتی
یکی از ویژگی‌های مهم این پلتفرم برای استفاده در دیتاسنتر، وجود دو منبع تغذیه است.
طبق مشخصات ارائه‌شده:
2 × 400W Power Supply
برای دستگاه در نظر گرفته شده است.
این طراحی امکان استفاده از معماری Redundant Power را فراهم می‌کند.
در یک سناریوی استاندارد، می‌توان هر پاور را به یک مسیر برق مستقل متصل کرد:
Power Source A → PSU 1
Power Source B → PSU 2
در این حالت، خرابی یکی از مسیرهای تغذیه یا یکی از Power Supplyها می‌تواند بدون خاموش شدن کل سیستم مدیریت شود؛ البته نحوه دقیق Redundancy باید بر اساس Configuration دستگاه بررسی شود.
استاندارد 80 Plus Gold
پاورهای این مدل طبق مشخصات ارائه‌شده از استاندارد:
80 Plus Gold
برخوردار هستند.
این استاندارد نشان‌دهنده راندمان مناسب Power Supply در تبدیل انرژی الکتریکی است و می‌تواند به کاهش اتلاف انرژی و تولید حرارت کمک کند.
در دیتاسنترهایی که تعداد زیادی Appliance در رک نصب شده است، بهره‌وری Power Supply اهمیت زیادی دارد.
پشتیبانی از AC و گزینه DC
منبع تغذیه این خانواده از AC پشتیبانی می‌کند و طبق مشخصات ارائه‌شده گزینه DC نیز برای برخی پیکربندی‌ها در نظر گرفته شده است.
این قابلیت انعطاف بیشتری در انتخاب زیرساخت برق فراهم می‌کند.
در محیط‌های دیتاسنتری، انتخاب نوع Power Supply باید با معماری برق رک و استانداردهای سایت سازگار باشد.
فرم‌فاکتور 2U
F5 BIG-IP 7255v / 7250v / 7200v در قالب:
2U Rackmount
ارائه می‌شود.
ابعاد دستگاه:
87.6 × 439.4 × 543.6 میلی‌متر
و وزن آن:
18.14 کیلوگرم
است.
ارتفاع 2U باعث می‌شود فضای بیشتری نسبت به تجهیزات 1U در رک اشغال کند، اما در مقابل امکان استفاده از سخت‌افزار قدرتمندتر و معماری مناسب برای تجهیزات دیتاسنتری را فراهم می‌کند.
معماری Redundant در دیتاسنتر
وجود دو Power Supply باعث می‌شود این دستگاه برای محیط‌هایی که High Availability اهمیت دارد، گزینه مناسبی باشد.
برای مثال:
PDU A → PSU 1
PDU B → PSU 2
در این طراحی، وابستگی دستگاه به یک مسیر برق کاهش پیدا می‌کند.
برای سرویس‌های حیاتی سازمانی، Redundancy یکی از اصول مهم طراحی زیرساخت است.
کاربردهای F5 BIG-IP 7255v / 7250v / 7200v
| کاربرد | توضیح |
|---|---|
| Application Delivery | مدیریت و تحویل سرویس‌های Application |
| Load Balancing | توزیع بار میان Serverها |
| Data Center | استفاده در زیرساخت دیتاسنتر |
| Enterprise Network | مدیریت ترافیک سرویس‌های سازمانی |
| Web Applications | مدیریت ترافیک Web Serverها |
| API Services | مدیریت ترافیک سرویس‌های API |
| SSL/TLS Processing | پردازش سرویس‌های رمزنگاری در پیکربندی مربوطه |
| High Availability | افزایش دسترس‌پذیری زیرساخت |
| Traffic Management | کنترل و هدایت هوشمند ترافیک |
مزایای F5 BIG-IP 7255v / 7250v / 7200v
سخت‌افزار سازمانی
وجود 32GB RAM و 400GB Storage منابع سخت‌افزاری مناسبی برای اجرای سرویس‌های BIG-IP فراهم می‌کند.
شاسی 7000 Series
قرار گرفتن دستگاه در شاسی BIG-IP 7000 Series آن را در رده تجهیزات حرفه‌ای و دیتاسنتری F5 قرار می‌دهد.
دو منبع تغذیه
وجود دو پاور 400W باعث می‌شود امکان طراحی Power Redundancy فراهم شود.
طراحی 2U
فرم‌فاکتور 2U امکان قرارگیری سخت‌افزار مناسب برای محیط‌های Enterprise و Data Center را فراهم می‌کند.
انعطاف در کاربرد
با توجه به License و Moduleهای فعال، می‌توان BIG-IP را برای سناریوهای مختلف Application Delivery، Load Balancing و Security مورد استفاده قرار داد.
تفاوت BIG-IP با یک فایروال سنتی
یکی از نکات مهم هنگام معرفی این محصول، تفاوت BIG-IP با Firewallهای سنتی است.
یک Firewall معمولاً تمرکز زیادی روی کنترل دسترسی و ترافیک شبکه دارد، در حالی که BIG-IP می‌تواند در لایه Application نیز نقش مهمی ایفا کند.
| ویژگی | Firewall سنتی | F5 BIG-IP |
|---|---|---|
| کنترل ترافیک شبکه | ✓ | ✓ |
| Application Delivery | محدود | ✓ |
| Load Balancing | محدود/معمولاً ندارد | ✓ |
| مدیریت L7 | محدود یا وابسته به محصول | ✓ |
| SSL/TLS Processing | بسته به مدل | ✓ |
| Traffic Management | ✓ | ✓ پیشرفته |
| توزیع بار بین Serverها | معمولاً محدود | ✓ |
| معماری دیتاسنتری | ✓ | ✓ |
البته قابلیت‌های دقیق امنیتی و Application Delivery در BIG-IP به License و Moduleهای نصب‌شده بستگی دارد.
نکته مهم درباره مدل‌های 7255v، 7250v و 7200v
از آنجا که این سه مدل در یک خانواده قرار دارند، ممکن است در بازار با یک شاسی یا سخت‌افزار مشابه مشاهده شوند؛ اما عدد مدل و License دقیق دستگاه تعیین‌کننده ظرفیت واقعی و قابلیت‌های نرم‌افزاری آن است.
بنابراین هنگام خرید یا فروش این محصول بهتر است موارد زیر از فروشنده یا روی خود دستگاه بررسی شود:
- Model دقیق
- Serial Number
- Software Version
- License
- Moduleهای فعال
- نوع Interfaceها
- نوع Power Supply
- وضعیت Hardware
- ظرفیت واقعی لایسنس‌شده
این موضوع به‌خصوص برای تجهیزات F5 اهمیت زیادی دارد، زیرا قابلیت نرم‌افزاری و License می‌تواند نقش مهمی در امکانات نهایی دستگاه داشته باشد.
جمع‌بندی
F5 BIG-IP System 7255v / 7250v / 7200v یک پلتفرم حرفه‌ای از خانواده BIG-IP 7000 Series است که برای استفاده در محیط‌های Enterprise و Data Center طراحی شده است.
این دستگاه با 32GB RAM، 400GB Storage، چهار پورت 1GbE RJ-45، شاسی 2U و دو منبع تغذیه 400 واتی 80 Plus Gold، برای زیرساخت‌هایی که به پایداری و قابلیت اطمینان بالا نیاز دارند، مناسب است.
مهم‌ترین کاربرد BIG-IP در این رده، مدیریت هوشمند ترافیک و سرویس‌های Application است؛ از جمله Load Balancing، Application Delivery، Traffic Management و قابلیت‌های امنیتی که بسته به License و Moduleهای نصب‌شده قابل استفاده هستند.
وجود دو پاور مستقل، طراحی Rackmount 2U و معماری حرفه‌ای BIG-IP 7000 Series نیز باعث می‌شود این خانواده گزینه‌ای مناسب برای استقرار در رک‌های دیتاسنتری و زیرساخت‌های سازمانی حساس باشد.
