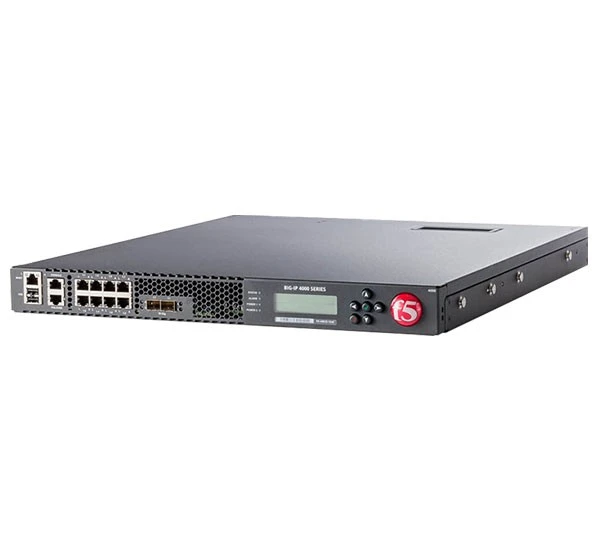

فایروال F5 BIG-IP 4200v
F5 BIG-IP 4200v یکی از تجهیزات حرفهای خانواده F5 BIG-IP 4000 Series است که برای مدیریت هوشمند ترافیک، امنیت برنامههای کاربردی، Load Balancing و کنترل ترافیک در لایههای 4 و 7 شبکه طراحی شده است.
برخلاف فایروالهای سنتی که تمرکز اصلی آنها روی کنترل ترافیک IP و Sessionهاست، پلتفرم BIG-IP میتواند اطلاعات مربوط به Application، HTTP، SSL/TLS و رفتار ترافیک را نیز در تصمیمگیریهای خود وارد کند. به همین دلیل، این تجهیز در معماریهای Enterprise، دیتاسنتر و محیطهایی که تعداد زیادی Application و سرویس وب ارائه میکنند، کاربرد ویژهای دارد.
BIG-IP 4200v طبق مشخصات ارائهشده قادر به مدیریت حداکثر 10 میلیون اتصال همزمان است و توان عملیاتی 10Gbps در لایههای L4/L7 را ارائه میدهد. این دستگاه همچنین از پردازنده 4 هستهای Intel Xeon، حافظه 16GB RAM و فضای ذخیرهسازی 500GB بهره میبرد و بهصورت 1U Rackmount طراحی شده است.
مشخصات فنی F5 BIG-IP 4200v
| مشخصه | مشخصات |
|---|---|
| برند | F5 |
| مدل | BIG-IP 4200v |
| سری | BIG-IP 4000 Series |
| نوع تجهیز | Application Delivery / Traffic Management / Security Appliance |
| Throughput L4/L7 | تا 10Gbps |
| حداکثر اتصالات همزمان L4 | 10 میلیون |
| L7 Requests Per Second | 850K |
| L4 Connections Per Second | 300K |
| L4 HTTP Requests Per Second | 2.5M |
| SSL/TLS TPS | 9,000 TPS با کلید 2K |
| SSL Bulk Encryption | 8Gbps |
| پردازنده | Intel Xeon، چهار هسته |
| RAM | 16GB |
| Storage | 500GB |
| پورت شبکه | 8 × Gigabit Ethernet |
| پورت SFP | Optional |
| پورت SFP+ | 2 × 10GbE، Optional |
| سیستمعامل / معماری نرمافزار | TMOS 64-bit |
| ماژول LTM | Local Traffic Manager |
| FIPS | FIPS 140-2 Level 2، بهصورت Option |
| پاور | 400W 80Plus Platinum |
| تعداد پاور | 1 |
| ولتاژ ورودی | 90 تا 240V AC |
| فرکانس ورودی | 50/60Hz |
| مصرف برق معمول | 95W |
| فرمفاکتور | Rackmount 1U |
| ابعاد | 44 × 533 × 431 میلیمتر |
| وزن | 9.1 کیلوگرم |
BIG-IP 4200v چیست؟
F5 BIG-IP 4200v را میتوان یک Application Delivery و Traffic Management Appliance حرفهای دانست که برای کنترل و بهینهسازی جریان ترافیک بین کاربران و Application Serverها استفاده میشود.
در یک معماری معمول دیتاسنتر، BIG-IP میتواند بین کاربران و سرورها قرار بگیرد:
Users → F5 BIG-IP → Application Servers
در این ساختار، تجهیز میتواند ترافیک ورودی را دریافت کرده، آن را تحلیل کند و بر اساس سیاستهای تعریفشده به Server مناسب ارسال کند.
به همین دلیل BIG-IP میتواند در نقشهایی مانند:
- Load Balancer
- Application Delivery Controller
- SSL Offload
- Traffic Management
- Application Security
- High Availability
مورد استفاده قرار گیرد.
توان عملیاتی 10Gbps
طبق مشخصات ارائهشده، F5 BIG-IP 4200v قادر است تا 10Gbps Throughput در L4/L7 ارائه دهد.
این ظرفیت برای محیطهایی که تعداد زیادی درخواست همزمان از سمت کاربران به Application Serverها ارسال میشود اهمیت دارد.
در معماریهایی مانند:
Internet → BIG-IP → Web Servers → Application Servers → Database
F5 میتواند نقطه مرکزی مدیریت ترافیک Application باشد.
البته Throughput واقعی در سناریوهای عملیاتی به نوع سرویسهای فعال، SSL/TLS، سیاستهای امنیتی، اندازه Packet، نوع درخواست و سایر عوامل وابسته است.
مدیریت هوشمند ترافیک در لایه 7
یکی از مهمترین تفاوتهای BIG-IP با تجهیزات صرفاً Routing یا Firewall، قابلیت مشاهده و تصمیمگیری در Application Layer یا Layer 7 است.
در لایه 7، تجهیز میتواند اطلاعات مربوط به Application و درخواستهای HTTP را در مدیریت ترافیک مورد استفاده قرار دهد.
این قابلیت به سازمان اجازه میدهد سیاستهای پیچیدهتری برای توزیع درخواستها تعریف کند.
برای مثال:
Client → HTTPS Request → BIG-IP → انتخاب Server مناسب
تصمیمگیری میتواند بر اساس پارامترهای مختلف Application انجام شود.
این ویژگی برای سرویسهای وب بزرگ، APIها و Applicationهای Enterprise بسیار مهم است.
LTM – Local Traffic Manager
طبق مشخصات ارسالی، BIG-IP 4200v از ماژول LTM یا Local Traffic Manager برخوردار است.
LTM یکی از قابلیتهای مهم F5 برای مدیریت ترافیک Application است.
هدف اصلی LTM این است که درخواستهای کاربران را بین Serverهای موجود به شکل هوشمند توزیع کند.
برای مثال:
10,000 User
میتوانند به جای ارسال مستقیم درخواست به یک Server، از طریق BIG-IP بین چند Server توزیع شوند:
BIG-IP
↙ Server 1
↓ Server 2
↘ Server 3
این ساختار باعث میشود فشار کاری میان Serverها تقسیم شود.
Load Balancing
یکی از کاربردهای اصلی BIG-IP 4200v، Load Balancing است.
Load Balancing به سازمان اجازه میدهد چند Server را در قالب یک سرویس واحد در اختیار کاربران قرار دهد.
برای مثال اگر یک سایت سازمانی روی چهار Server اجرا شود:
| Server | وضعیت |
|---|---|
| Server 1 | Active |
| Server 2 | Active |
| Server 3 | Active |
| Server 4 | Active |
BIG-IP درخواستهای کاربران را بین آنها توزیع میکند.
در صورت بروز مشکل در یکی از Serverها، میتوان ترافیک را از آن Server خارج کرد و درخواستها را به Serverهای سالم هدایت نمود.
این قابلیت نقش مهمی در افزایش Availability و Scalability سرویسها دارد.
ظرفیت 10 میلیون اتصال همزمان
BIG-IP 4200v طبق مشخصات ارائهشده از حداکثر:
10 Million Concurrent L4 Connections
پشتیبانی میکند.
این ظرفیت بالا نشان میدهد دستگاه برای محیطهایی طراحی شده که تعداد زیادی Session همزمان میان کاربران و Applicationها ایجاد میشود.
چنین ظرفیتی میتواند در محیطهایی مانند:
- وبسایتهای پرترافیک
- سرویسهای سازمانی
- پورتالهای Enterprise
- Applicationهای ابری
- APIهای پرترافیک
- دیتاسنترها
اهمیت داشته باشد.
L7 Requests Per Second
ظرفیت اعلامشده برای درخواستهای لایه 7 برابر:
850K Requests Per Second
است.
این شاخص نشان میدهد BIG-IP میتواند حجم بسیار بالایی از درخواستهای Application را در هر ثانیه پردازش کند.
در سرویسهای Web و API، تعداد Requestها معمولاً شاخص مهمی برای سنجش توانایی Application Delivery Controller محسوب میشود.
L4 Connections Per Second
طبق مشخصات، ظرفیت:
300K L4 Connections Per Second
اعلام شده است.
این شاخص نشاندهنده توانایی تجهیز در مدیریت نرخ بالای ایجاد Connectionهای جدید است.
در سرویسهایی که تعداد زیادی Connection در مدت زمان کوتاه ایجاد میشود، این ویژگی اهمیت زیادی دارد.
L4 HTTP Requests Per Second
BIG-IP 4200v توانایی پردازش:
2.5 میلیون HTTP Request در ثانیه
را طبق مشخصات اعلامشده دارد.
این ظرفیت بالا برای محیطهایی که تعداد زیادی HTTP Request به صورت همزمان دریافت میکنند، بسیار کاربردی است.
SSL/TLS Offload
پردازش SSL/TLS میتواند بخش قابل توجهی از منابع Serverهای Application را مصرف کند.
BIG-IP میتواند با انجام عملیات رمزنگاری و رمزگشایی SSL/TLS در لایه Application، بخشی از این بار پردازشی را از روی Serverها بردارد.
طبق مشخصات ارائهشده:
SSL/TLS Performance: 9,000 TPS با کلید 2K
و:
Bulk Encryption: 8Gbps
است.
در چنین معماریای:
Client → HTTPS → BIG-IP → HTTP/HTTPS → Server
بخشی از عملیات SSL میتواند توسط BIG-IP انجام شود.
این قابلیت را معمولاً SSL Offloading مینامند.
FIPS 140-2 Level 2
طبق مشخصات ارسالی، قابلیت F5 Full-Box FIPS 140-2 Level 2 بهصورت Option ارائه میشود.
FIPS یک استاندارد امنیتی شناختهشده برای ماژولهای رمزنگاری است و در سازمانهایی که الزامات امنیتی و Compliance بالایی دارند اهمیت پیدا میکند.
این قابلیت میتواند در محیطهایی که حفاظت از کلیدهای رمزنگاری و پردازش امن اطلاعات اهمیت زیادی دارد، مورد توجه قرار گیرد.
سختافزار قدرتمند
BIG-IP 4200v از سختافزاری متناسب با پردازش حجم بالای ترافیک Application بهره میبرد.
پردازنده
Intel Xeon چهار هستهای
پردازنده اصلی وظایف پردازشی مختلف مرتبط با مدیریت ترافیک و سرویسهای نرمافزاری را انجام میدهد.
حافظه RAM
16GB RAM
وجود 16 گیگابایت RAM امکان اجرای سرویسهای نرمافزاری و نگهداری اطلاعات پردازشی مورد نیاز دستگاه را فراهم میکند.
Storage
500GB
فضای ذخیرهسازی داخلی برای سیستمعامل، فایلها، Logها و دادههای موردنیاز پلتفرم استفاده میشود.
پورتهای شبکه
این مدل طبق مشخصات ارائهشده دارای:
8 × Gigabit Ethernet
است.
همچنین گزینههای ارتباطی سریعتر نیز در نظر گرفته شدهاند:
2 × 10Gb SFP+
بهصورت Optional.
همچنین Gigabit Fiber Port با SFP نیز در پیکربندیهای مربوطه قابل ارائه است.
این تنوع Interface به سازمان اجازه میدهد دستگاه را متناسب با ظرفیت شبکه خود پیکربندی کند.
TMOS 64-bit
F5 BIG-IP 4200v از معماری نرمافزاری TMOS 64-bit استفاده میکند.
TMOS هسته نرمافزاری پلتفرم BIG-IP است و سرویسها و قابلیتهای مختلف F5 روی این معماری اجرا میشوند.
این ساختار امکان مدیریت متمرکز قابلیتهای مختلف مربوط به:
- Traffic Management
- Application Delivery
- Security
- SSL
- Load Balancing
را فراهم میکند.
مصرف انرژی و منبع تغذیه
این مدل به یک پاور 400W با راندمان 80Plus Platinum مجهز است.
ولتاژ ورودی:
90 تا 240V AC
و فرکانس:
50/60Hz
اعلام شده است.
مصرف برق معمول دستگاه نیز حدود:
95W
است.
راندمان بالای 80Plus Platinum میتواند به کاهش اتلاف انرژی و بهبود بهرهوری مصرف برق در دیتاسنتر کمک کند.
طراحی Rackmount 1U
BIG-IP 4200v با فرمفاکتور 1U Rackmount طراحی شده است.
ابعاد دستگاه:
44 × 533 × 431 میلیمتر
و وزن آن:
9.1 کیلوگرم
است.
ارتفاع 1U باعث میشود بتوان تعداد بیشتری از تجهیزات را در فضای محدود رک نصب کرد.
این ویژگی در دیتاسنترهایی که تراکم تجهیزات اهمیت زیادی دارد، یک مزیت مهم محسوب میشود.
کاربردهای F5 BIG-IP 4200v
| سناریو | کاربرد |
|---|---|
| Load Balancing | توزیع ترافیک بین Serverها |
| Application Delivery | مدیریت و بهینهسازی دسترسی Application |
| Web Applications | مدیریت ترافیک سرویسهای وب |
| SSL Offloading | انتقال پردازش SSL از Server به BIG-IP |
| Enterprise Data Center | مدیریت سرویسهای دیتاسنتری |
| API Traffic Management | کنترل و توزیع درخواستهای API |
| High Availability | افزایش دسترسپذیری سرویسها |
| Traffic Management | اعمال سیاستهای هوشمند روی ترافیک |
| Application Security | کمک به حفاظت از سرویسهای Application |
مزایای F5 BIG-IP 4200v
ظرفیت بسیار بالا
پشتیبانی از 10 میلیون اتصال همزمان و Throughput تا 10Gbps، دستگاه را برای محیطهای پرترافیک مناسب میکند.
پردازش لایه 7
امکان تصمیمگیری بر اساس اطلاعات Application باعث میشود کنترل ترافیک دقیقتر از تجهیزات صرفاً L3/L4 باشد.
Load Balancing
توزیع هوشمند درخواستها بین چند Server میتواند باعث افزایش Availability و استفاده بهتر از منابع شود.
SSL Offloading
با انتقال بخشی از پردازش SSL/TLS به BIG-IP، میتوان بار CPU Serverهای Application را کاهش داد.
قابلیت توسعه Interface
وجود پورتهای Gigabit و گزینههای SFP/SFP+ امکان تطبیق دستگاه با معماریهای مختلف شبکه را فراهم میکند.
طراحی 1U
فرمفاکتور 1U برای دیتاسنترهایی که فضای رک محدود دارند بسیار مناسب است.
جمعبندی
F5 BIG-IP 4200v یک پلتفرم حرفهای برای Application Delivery، Load Balancing و مدیریت هوشمند ترافیک است که برای استفاده در دیتاسنترها و شبکههای Enterprise با حجم بالای درخواست طراحی شده است.
این دستگاه با پشتیبانی از 10 میلیون اتصال همزمان، Throughput تا 10Gbps در L4/L7، توان پردازش 850K درخواست L7 در ثانیه، 300K اتصال L4 در ثانیه و 2.5M درخواست HTTP در ثانیه، توانایی مدیریت حجم بالایی از ترافیک Application را دارد.
همچنین قابلیتهایی مانند LTM، SSL/TLS Offloading، Encryption، FIPS بهصورت Option، Telemetry و مدیریت پیشرفته ترافیک باعث میشوند BIG-IP 4200v فراتر از یک فایروال ساده عمل کرده و بهعنوان یک Application Delivery Controller و Traffic Management Platform در معماری شبکه مورد استفاده قرار گیرد.
در مجموع، F5 BIG-IP 4200v برای سازمانهایی مناسب است که به دنبال افزایش دسترسپذیری Applicationها، توزیع بار بین Serverها، مدیریت ترافیک لایه 7، کاهش بار پردازشی SSL روی سرورها و مدیریت متمرکز سرویسهای حیاتی دیتاسنتر هستند.
