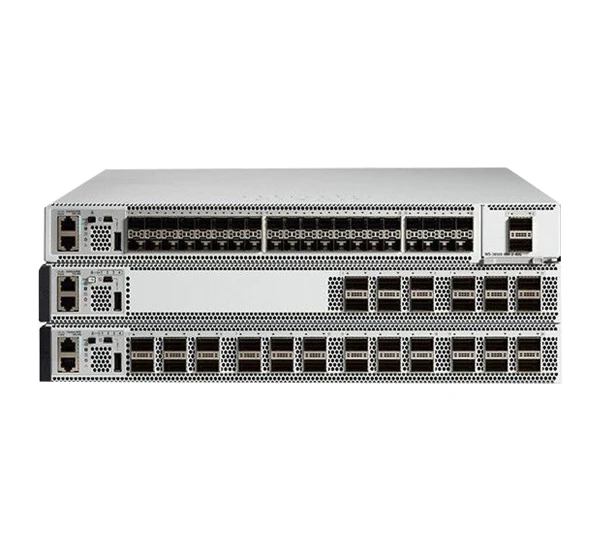

سوئیچ شبکه Cisco Catalyst C9500-48Y4C-E

معرفی سوئیچ Cisco Catalyst C9500-48Y4C-E

Cisco Catalyst C9500-48Y4C-E یکی از سوئیچ‌های Enterprise رده‌بالای شرکت Cisco از خانواده Catalyst 9500 است که برای استفاده در Core، Distribution، Aggregation و زیرساخت‌های High-Performance طراحی شده است.

این مدل برای شبکه‌هایی ساخته شده که علاوه بر تعداد زیاد پورت‌های پرسرعت، به ظرفیت پردازشی بسیار بالا، قابلیت‌های پیشرفته Layer 3، امنیت سازمانی، مدیریت متمرکز و اتصال به Backboneهای پرظرفیت نیاز دارند.

C9500-48Y4C-E با برخورداری از 48 پورت 25GbE SFP28 و 4 پورت 40/100GbE QSFP28 می‌تواند به‌عنوان یکی از اجزای اصلی Backbone شبکه‌های Enterprise و دیتاسنترها مورد استفاده قرار گیرد.

جایگاه C9500-48Y4C-E در شبکه

برخلاف سوئیچ‌های Access مانند Catalyst 9200، سری Catalyst 9500 برای قرارگیری در بخش‌های بالادستی شبکه طراحی شده است.

یک معماری معمول را می‌توان به شکل زیر در نظر گرفت:

Internet / WAN

↓

Cisco Catalyst C9500-48Y4C-E

↓

Distribution / Aggregation

↓

Catalyst C9300 / C9200

↓

Users / Servers / IP Phones / Access Points

در این معماری، C9500-48Y4C-E وظیفه انتقال حجم بسیار زیادی از ترافیک و اجرای Routing و Policyهای شبکه را بر عهده می‌گیرد.

48 پورت 25GbE

یکی از مهم‌ترین ویژگی‌های C9500-48Y4C-E وجود 48 پورت 25GbE SFP28 است.

این تعداد پورت پرسرعت، تراکم بسیار بالایی از لینک‌های 25Gbps را در اختیار شبکه قرار می‌دهد.

پورت‌های SFP28 می‌توانند برای اتصال تجهیزات مختلفی مانند:

• Server
• Storage
• Distribution Switch
• Core Switch
• Data Center Equipment
• Network Appliance

استفاده شوند.

در محیط‌هایی که حجم Traffic بالا است، استفاده از لینک‌های 25Gbps می‌تواند نسبت به شبکه‌های 1Gbps و 10Gbps ظرفیت بسیار بیشتری ایجاد کند.

چهار پورت 40/100GbE

در کنار 48 پورت 25GbE، این مدل به 4 پورت QSFP28 با قابلیت 40/100GbE مجهز است.

این پورت‌ها برای ارتباطات Backbone و Uplinkهای بسیار پرسرعت استفاده می‌شوند.

برای مثال:

48 × 25GbE

↓

C9500-48Y4C-E

↓

4 × 100GbE Core / Spine

این معماری باعث می‌شود سوئیچ بتواند تعداد زیادی لینک 25GbE را در سمت Downlink و چند لینک بسیار پرظرفیت را در سمت Backbone مدیریت کند.

ظرفیت Switching برابر 3.2Tbps

یکی از برجسته‌ترین مشخصات این مدل، ظرفیت Switching برابر:

3.2Tbps

است.

Tbps مخفف Terabits per second است و نشان‌دهنده ظرفیت بسیار بالای Switching دستگاه است.

ظرفیت 3.2Tbps این سوئیچ را برای محیط‌هایی که حجم بسیار زیادی از Traffic همزمان در شبکه جریان دارد، مناسب می‌کند.

این سطح از ظرفیت برای سناریوهایی مانند:

• Core Network
• Data Center
• High-Speed Aggregation
• Server Farm
• Storage Network
• Campus Backbone

مناسب است.

تفاوت Switching Capacity و Port Speed

نباید ظرفیت Switching را با سرعت یک پورت اشتباه گرفت.

برای مثال:

Port Speed = 25Gbps

اما:

Switching Capacity = 3.2Tbps

ظرفیت Switching مربوط به توان کلی معماری Switching دستگاه است، در حالی که سرعت Port مشخص می‌کند یک رابط شبکه با چه نرخ اسمی قادر به انتقال داده است.

حافظه DRAM برابر 16GB

C9500-48Y4C-E دارای:

16GB DRAM

است.

DRAM برای اجرای Cisco IOS XE و پردازش سرویس‌های مختلف دستگاه استفاده می‌شود.

در سوئیچ‌های Core، منابع سخت‌افزاری اهمیت زیادی دارند؛ زیرا دستگاه باید بتواند همزمان عملیات‌هایی مانند:

• Routing
• Switching
• ACL
• QoS
• Security
• Management
• Monitoring
• Automation

را پردازش کند.

16GB DRAM منابع مناسبی برای چنین محیط‌هایی فراهم می‌کند.

جدول MAC Address

در اطلاعات ارسالی مقدار جدول MAC Address برابر 8200 اعلام شده است.

اما این عدد با ظرفیت معمول جدول MAC خانواده C9500 همخوانی ندارد و احتمالاً 8200K یا 82K به‌صورت ناقص در منبع ثبت شده است.

بنابراین برای صفحه محصول بهتر است تا زمان تطبیق با Datasheet رسمی، آن را به‌صورت قطعی 8,200 عدد درج نکنی.

در صورت تأیید مشخصات این SKU، ظرفیت جدول MAC را می‌توان به‌صورت دقیق در جدول فنی قرار داد.

MAC Address Table برای نگهداری ارتباط میان MAC Address تجهیزات و Portهای سوئیچ استفاده می‌شود.

پشتیبانی از VLAN

C9500-48Y4C-E طبق مشخصات ارائه‌شده از حداکثر:

4000 VLAN

پشتیبانی می‌کند.

VLAN امکان تقسیم یک زیرساخت فیزیکی به چند شبکه منطقی را فراهم می‌کند.

برای مثال:

در شبکه‌های Enterprise بزرگ، VLANها نقش مهمی در Segmentation و مدیریت Traffic دارند.

پشتیبانی از IPv4 و IPv6

C9500-48Y4C-E با استانداردهای:

IPv4 / IPv6

سازگار است.

این ویژگی اهمیت زیادی دارد؛ زیرا شبکه‌های مدرن به‌تدریج از معماری IPv4-only فاصله گرفته و به سمت استفاده همزمان از IPv4 و IPv6 حرکت می‌کنند.

پشتیبانی از IPv6 باعث می‌شود سوئیچ بتواند در شبکه‌هایی که از Addressing مدرن استفاده می‌کنند نیز مورد استفاده قرار گیرد.

Routing در لایه 3

C9500 برای شبکه‌های Layer 3 طراحی شده و می‌تواند در Core و Distribution نقش مهمی در Routing داشته باشد.

در سناریوهای مناسب می‌توان از قابلیت‌هایی مانند:

• Static Routing
• Inter-VLAN Routing
• OSPF
• BGP
• Route Redistribution
• Layer 3 Switching

استفاده کرد.

البته قابلیت دقیق هر Feature به نسخه IOS XE، License و طراحی شبکه بستگی دارد.

Core Switch برای شبکه‌های Enterprise

یکی از مهم‌ترین کاربردهای C9500-48Y4C-E، استفاده به‌عنوان Core Switch است.

در یک شبکه بزرگ، Core مسئول انتقال سریع Traffic بین بخش‌های مختلف شبکه است.

برای مثال:

Data Center

↕

Core

↕

Campus

↕

WAN

C9500 با ظرفیت Switching بسیار بالا می‌تواند در این قسمت از شبکه قرار گیرد.

مناسب برای Data Center

ترکیب:

48 × 25GbE

و:

4 × 40/100GbE

این مدل را برای محیط‌های Data Center نیز جذاب می‌کند.

در دیتاسنترهای مدرن، سرورها معمولاً به لینک‌های پرسرعت مجهز هستند.

برای مثال:

Server 25GbE

↓

C9500-48Y4C-E

↓

100GbE Backbone

این ساختار می‌تواند برای محیط‌های Virtualization، Storage و Application Server مورد استفاده قرار گیرد.

کاربرد برای Virtualization

در محیط‌های مجازی‌سازی مانند VMware و سایر Hypervisorها، چندین Virtual Machine می‌توانند روی یک Server اجرا شوند.

در چنین محیطی حجم Traffic بین:

• VMها
• Serverها
• Storage
• Backup
• Applicationها

ممکن است بسیار زیاد باشد.

لینک‌های 25GbE و 100GbE می‌توانند برای جلوگیری از ایجاد Bottleneck در چنین زیرساخت‌هایی مورد استفاده قرار گیرند.

قابلیت‌های امنیتی

امنیت یکی از بخش‌های مهم پلتفرم Catalyst 9500 است.

در یک شبکه Core، کنترل Traffic و اعمال Policyهای امنیتی اهمیت زیادی دارد.

بسته به License و قابلیت‌های فعال، خانواده C9500 می‌تواند از امکاناتی مانند:

• ACL
• MACsec
• Network Segmentation
• Control Plane Protection
• 802.1X
• DHCP Snooping
• Dynamic ARP Inspection
• IP Source Guard

پشتیبانی کند.

این قابلیت‌ها امکان پیاده‌سازی معماری امنیتی چندلایه را فراهم می‌کنند.

MACsec

MACsec یکی از فناوری‌های امنیتی مهم در زیرساخت‌های Ethernet است.

این فناوری امکان رمزنگاری Traffic در لایه Data Link را فراهم می‌کند.

در شبکه‌هایی که لینک‌های بین Core، Distribution و سایر تجهیزات حامل اطلاعات حساس هستند، استفاده از قابلیت‌های رمزنگاری Link-Level می‌تواند یک لایه امنیتی اضافه ایجاد کند.

Quality of Service یا QoS

در شبکه Core، Trafficهای متنوعی همزمان عبور می‌کنند.

برای مثال:

• Voice
• Video
• Data
• Storage
• Backup
• Cloud
• Business Applications

QoS امکان اولویت‌بندی Trafficهای حساس را فراهم می‌کند.

به‌عنوان مثال می‌توان Traffic مربوط به VoIP را نسبت به Trafficهای کم‌اهمیت‌تر در اولویت قرار داد.

Network Automation

Cisco Catalyst 9500 با معماری Cisco IOS XE برای شبکه‌های مدرن و قابل برنامه‌ریزی طراحی شده است.

Automation می‌تواند فرآیندهایی مانند:

• Provisioning
• Configuration
• Monitoring
• Policy Deployment
• Network Management

را ساده‌تر کند.

در شبکه‌هایی که تعداد زیادی Switch و Router وجود دارد، Automation می‌تواند زمان مدیریت شبکه و احتمال خطای انسانی را کاهش دهد.

منبع تغذیه 90 تا 264V AC

طبق مشخصات ارسالی، بازه ورودی برق دستگاه:

90 تا 264V AC

است.

این بازه امکان استفاده از دستگاه در زیرساخت‌های مختلف برق AC را فراهم می‌کند.

در محیط‌های دیتاسنتر توصیه می‌شود تجهیزات Core به UPS و PDU مناسب متصل شوند تا در برابر نوسانات یا قطعی برق محافظت شوند.

طراحی رک‌مونت

C9500-48Y4C-E برای نصب در رک طراحی شده است.

با توجه به ساختار خانواده C9500، این دستگاه برای استفاده در محیط‌های حرفه‌ای مانند:

• Data Center
• Server Room
• Network Operation Center
• Enterprise Rack

مناسب است.

مقایسه C9500-48Y4C-E با C9500-24Y4C-A

هر دو مدل از خانواده Catalyst 9500 هستند، اما ظرفیت و تعداد پورت‌های آن‌ها متفاوت است.

بنابراین C9500-48Y4C-E برای سازمان‌هایی مناسب‌تر است که تعداد بیشتری لینک 25GbE نیاز دارند.

جدول مشخصات فنی Cisco Catalyst C9500-48Y4C-E

نکته مهم درباره مشخصات ارسالی

در داده‌هایی که فرستادی، دو مورد نیاز به بررسی قبل از انتشار نهایی دارند:

نرخ انتقال دیتا: 1Bps

عبارت 1Bps به احتمال زیاد خطای ثبت مشخصات است و نباید به همین شکل در صفحه محصول درج شود. با توجه به پورت‌های 25GbE و 40/100GbE، این عدد نمی‌تواند به‌عنوان نرخ کلی انتقال داده دستگاه استفاده شود.

جدول MAC: 8200

مقدار 8200 عدد نیز احتمالاً ناقص یا اشتباه وارد شده است. برای محصولی در این رده بهتر است مقدار دقیق جدول MAC از دیتاشیت SKU تأیید شود.

این دو مورد را عمداً در متن نهایی به‌عنوان مشخصات قطعی قرار ندادم تا اطلاعات اشتباه وارد صفحه فروشگاهت نشود.

جمع‌بندی

Cisco Catalyst C9500-48Y4C-E یک سوئیچ Enterprise رده‌بالا است که برای Core، Distribution، Aggregation و شبکه‌های High-Performance طراحی شده است.

این مدل با 48 پورت 25GbE SFP28 و 4 پورت 40/100GbE QSFP28 تراکم بسیار بالایی از رابط‌های پرسرعت را در اختیار سازمان قرار می‌دهد و می‌تواند برای اتصال Serverها، Storage، Distribution Switchها و سایر تجهیزات زیرساختی مورد استفاده قرار گیرد.

ظرفیت Switching برابر 3.2Tbps و حافظه DRAM برابر 16GB، این مدل را برای پردازش حجم بالای Traffic در شبکه‌های Enterprise مناسب می‌کند.

پشتیبانی از IPv4 و IPv6، VLAN، Layer 3 Routing، QoS، قابلیت‌های امنیتی Enterprise، MACsec و Network Automation نیز باعث می‌شود C9500-48Y4C-E فراتر از یک سوئیچ ساده عمل کرده و بتواند نقش مهمی در معماری شبکه‌های بزرگ ایفا کند.

مهم‌ترین مزیت این مدل نسبت به C9500-24Y4C-A، تعداد بیشتر پورت‌های 25GbE است؛ بنابراین در شبکه‌هایی که به تعداد زیادی لینک 25Gbps نیاز دارند، C9500-48Y4C-E انتخاب قدرتمندتری محسوب می‌شود.

نکته: برای انتشار نهایی، مقدار دقیق MAC Address Table، Flash و نرخ Forwarding این SKU را بهتر است از Datasheet رسمی همان مدل تطبیق دهی؛ چون اعداد «8200»، «1Bps» و اطلاعات ناقص Flash در مشخصات اولیه قابل اتکا نیستند.
