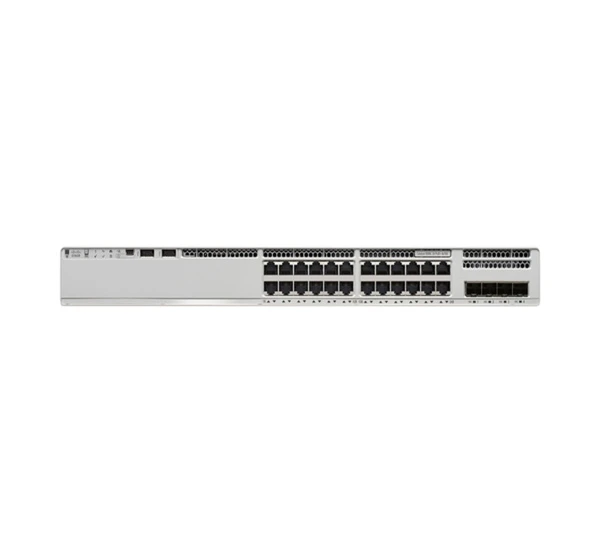

سوئیچ شبکه Cisco Catalyst C9200L-24P-4G-E

معرفی سوئیچ سیسکو C9200L-24P-4G-E

Cisco Catalyst C9200L-24P-4G-E یکی از سوئیچ‌های مدیریتی سری Cisco Catalyst 9200L است که برای استفاده در لایه Access شبکه‌های سازمانی، اداری، تجاری و زیرساخت‌های Enterprise طراحی شده است. این مدل دارای 24 پورت Gigabit Ethernet با قابلیت PoE+ بوده و علاوه بر پورت‌های Downlink، به 4 پورت Uplink گیگابیتی ثابت مجهز شده است.

سری Catalyst 9200 بر پایه معماری خانواده Catalyst طراحی شده و امکاناتی مانند امنیت شبکه، مدیریت متمرکز، قابلیت‌های لایه 2 و لایه 3، Quality of Service، Redundancy و قابلیت‌های Automation را در اختیار مدیر شبکه قرار می‌دهد.

مدل C9200L-24P-4G-E به دلیل پشتیبانی از Power over Ethernet Plus (PoE+) می‌تواند علاوه بر انتقال داده، برق مورد نیاز تجهیزات سازگار را نیز از طریق کابل شبکه تأمین کند. این ویژگی برای اتصال تجهیزاتی مانند Access Point، تلفن IP، دوربین تحت شبکه و برخی تجهیزات IoT بسیار کاربردی است.

معماری Cisco Catalyst 9200L

سوئیچ‌های سری Catalyst 9200L بیشتر برای Access Layer شبکه طراحی شده‌اند.

در یک شبکه سازمانی معمولاً ساختار به شکل زیر است:

Core / Distribution Switch

↓

Cisco Catalyst C9200L

↓

Access Point / IP Phone / Camera / PC / Server

در این معماری، C9200L ارتباط تجهیزات کاربران و Endpointها را برقرار می‌کند و می‌تواند Policyهای شبکه، VLAN، QoS و قابلیت‌های امنیتی را در لایه Access اعمال کند.

بنابراین این سوئیچ برای سازمان‌هایی که تعداد زیادی کاربر و تجهیزات شبکه دارند، انتخاب مناسبی برای لایه دسترسی محسوب می‌شود.

24 پورت Gigabit Ethernet با PoE+

مهم‌ترین ویژگی C9200L-24P-4G-E وجود 24 پورت 10/100/1000 Ethernet با قابلیت PoE+ است.

این پورت‌ها از سرعت‌های:

• 10Mbps
• 100Mbps
• 1000Mbps

پشتیبانی می‌کنند و علاوه بر انتقال داده، در صورت استفاده از تجهیزات سازگار، قابلیت تأمین برق از طریق Ethernet را نیز دارند.

PoE+ چیست؟

در فناوری Power over Ethernet برق و داده از طریق یک کابل شبکه منتقل می‌شوند.

در نتیجه برای تجهیزاتی مانند Access Point یا IP Phone، در بسیاری از سناریوها نیازی به کابل برق مجزا در محل نصب تجهیز نیست.

PoE+ نسبت به نسل پایه PoE توان بیشتری برای تجهیزات شبکه فراهم می‌کند و به همین دلیل برای تجهیزات مدرن‌تر مانند Access Pointهای سازمانی و برخی دوربین‌های شبکه کاربرد زیادی دارد.

کاربرد PoE+ در شبکه سازمانی

فرض کنید یک شرکت دارای چندین Access Point در طبقات مختلف ساختمان است.

بدون PoE باید برای هر Access Point علاوه بر کابل شبکه، یک مسیر برق نیز در نظر گرفته شود.

اما با C9200L-24P-4G-E:

سوئیچ → کابل Ethernet → Access Point

همزمان ارتباط شبکه و برق مورد نیاز تجهیز برقرار می‌شود.

همین موضوع در مورد تجهیزاتی مانند:

• IP Phone
• IP Camera
• Wireless Access Point
• تجهیزات IoT سازگار
• برخی تجهیزات کنترل دسترسی

نیز کاربرد دارد.

چهار Uplink گیگابیتی

C9200L-24P-4G-E دارای 4 پورت Uplink ثابت 1GbE است.

این پورت‌ها برای اتصال سوئیچ Access به تجهیزات بالادستی مورد استفاده قرار می‌گیرند.

برای مثال:

C9200L → Distribution Switch

یا:

C9200L → Core Switch

اتصال Uplink مناسب باعث می‌شود ترافیک 24 پورت Access بتواند به شبکه بالادستی منتقل شود.

وجود چهار Uplink همچنین انعطاف بیشتری برای طراحی شبکه و استفاده از قابلیت‌های افزونگی یا تجمیع لینک، بسته به طراحی و پیکربندی شبکه، فراهم می‌کند.

پهنای باند و ظرفیت سوئیچینگ

طبق مشخصات ارائه‌شده، C9200L-24P-4G-E دارای:

Switching Capacity: 56Gbps

و:

Bandwidth: 80Gbps

است.

این دو مقدار را نباید یکسان در نظر گرفت.

Switching Capacity

ظرفیت سوئیچینگ نشان‌دهنده توان سخت‌افزار Switching در پردازش ترافیک داخل سوئیچ است.

ظرفیت 56Gbps برای این مدل امکان پردازش ترافیک Gigabit Ethernet پورت‌های سوئیچ را فراهم می‌کند.

Bandwidth

عدد 80Gbps به مشخصه پهنای باند اعلام‌شده برای این پلتفرم مربوط است.

در بررسی عملکرد سوئیچ، بهتر است این اعداد را در کنار مشخصاتی مانند تعداد پورت‌ها، سرعت Uplink، Packet Forwarding Rate و نوع Traffic بررسی کرد.

جدول عملکرد شبکه

جدول MAC Address برابر 16,000

C9200L-24P-4G-E قابلیت نگهداری حداکثر 16,000 MAC Address را دارد.

سوئیچ‌های Ethernet برای اینکه بدانند هر دستگاه در کدام پورت قرار دارد، MAC Address دستگاه‌ها را در جدول MAC خود ذخیره می‌کنند.

برای مثال اگر:

• PC
• IP Phone
• Access Point
• Printer
• Camera

به سوئیچ متصل باشند، سوئیچ می‌تواند MAC Address مربوط به آن‌ها را یاد بگیرد و مشخص کند هر MAC از کدام Port قابل دسترسی است.

ظرفیت 16,000 MAC Address برای یک سوئیچ Access سازمانی ظرفیت مناسبی محسوب می‌شود.

پشتیبانی از 11,000 مسیر IPv4

یکی دیگر از مشخصات مهم ارائه‌شده برای C9200L-24P-4G-E، پشتیبانی از حداکثر 11,000 IPv4 Routes است.

این قابلیت نشان می‌دهد که سوئیچ صرفاً یک دستگاه ساده Layer 2 نیست و می‌تواند قابلیت‌های Routing را نیز در سناریوهای مناسب شبکه ارائه کند.

در شبکه‌های سازمانی می‌توان از قابلیت‌های لایه 3 برای ارتباط بین VLANها و ساختارهای Routing استفاده کرد.

حافظه Buffer برابر 6MB

سوئیچ دارای 6MB Packet Buffer است.

Buffer برای ذخیره موقت Packetها در شرایطی که نرخ ورود و خروج داده برای مدت کوتاهی با یکدیگر برابر نباشد، مورد استفاده قرار می‌گیرد.

وجود Buffer مناسب در سوئیچ می‌تواند در مدیریت Burstهای ترافیکی و جلوگیری از Drop شدن Packetها در شرایط خاص شبکه مؤثر باشد.

حافظه RAM و Flash

C9200L-24P-4G-E دارای:

2GB RAM

و:

4GB Flash

است.

RAM برای اجرای سیستم‌عامل، پردازش‌های داخلی و عملیات مدیریتی سوئیچ استفاده می‌شود.

Flash نیز برای نگهداری مواردی مانند:

• Cisco IOS XE
• Configuration
• فایل‌های سیستم
• اطلاعات نرم‌افزاری

مورد استفاده قرار می‌گیرد.

امنیت در Cisco Catalyst C9200L

یکی از نقاط قوت خانواده Catalyst 9200، تمرکز بر امنیت در لایه Access است.

در شبکه‌های سازمانی، Access Switch اولین نقطه‌ای است که تعداد زیادی Endpoint به آن متصل می‌شوند؛ بنابراین کنترل دسترسی کاربران و تجهیزات اهمیت بسیار زیادی دارد.

بسته به قابلیت‌های فعال‌شده و نسخه نرم‌افزاری، معماری Catalyst می‌تواند امکاناتی مانند:

• 802.1X
• Network Access Control
• Port Security
• DHCP Snooping
• Dynamic ARP Inspection
• IP Source Guard
• ACL
• کنترل دسترسی کاربران
• جداسازی VLANها

را در اختیار شبکه قرار دهد.

این قابلیت‌ها می‌توانند از اتصال تجهیزات غیرمجاز و برخی حملات رایج در لایه Access جلوگیری یا ریسک آن‌ها را کاهش دهند.

امنیت سخت‌افزاری و نرم‌افزاری

Cisco در خانواده Catalyst 9200 روی امنیت Hardware، Software و Data تمرکز کرده است.

در یک شبکه Enterprise، امنیت فقط به Firewall محدود نمی‌شود.

سوئیچ نیز باید بتواند:

• کاربران را احراز هویت کند.
• دسترسی Portها را کنترل کند.
• Traffic را براساس Policy محدود کند.
• VLANها را از یکدیگر جدا کند.
• حملات لایه Access را کاهش دهد.
• ارتباطات مدیریتی را ایمن کند.

به همین دلیل Catalyst C9200L می‌تواند بخشی از معماری امنیتی یک شبکه سازمانی باشد.

VLAN و تفکیک شبکه

یکی از کاربردهای اصلی C9200L، ایجاد و مدیریت VLAN است.

فرض کنید یک سازمان دارای بخش‌های زیر باشد:

VLAN 10 → مدیریت

VLAN 20 → کارکنان

VLAN 30 → Voice

VLAN 40 → دوربین‌ها

VLAN 50 → Guest

با استفاده از VLAN می‌توان این بخش‌ها را از نظر منطقی از یکدیگر جدا کرد.

این جداسازی علاوه بر مدیریت بهتر شبکه، می‌تواند سطح امنیت و کنترل دسترسی را نیز افزایش دهد.

کاربرد برای تلفن‌های IP

قابلیت PoE+ باعث می‌شود C9200L-24P-4G-E برای شبکه‌های VoIP نیز مناسب باشد.

برای مثال:

C9200L → IP Phone

سوئیچ می‌تواند برق و ارتباط شبکه تلفن IP را از طریق کابل Ethernet تأمین کند.

در شبکه‌های سازمانی می‌توان Voice Traffic را نیز با استفاده از VLAN و QoS از ترافیک معمولی کاربران جدا و اولویت‌بندی کرد.

پشتیبانی از Quality of Service یا QoS

در شبکه‌هایی که سرویس‌های حساس به تأخیر مانند:

• VoIP
• Video Conference
• Streaming
• Applicationهای حساس

وجود دارند، مدیریت ترافیک اهمیت زیادی دارد.

QoS به مدیر شبکه اجازه می‌دهد Trafficهای مهم را شناسایی و در شرایط ازدحام، اولویت مناسبی برای آن‌ها تعیین کند.

این قابلیت به‌خصوص در شبکه‌هایی که تلفن IP و Data روی یک زیرساخت مشترک قرار دارند، اهمیت زیادی دارد.

طراحی Rackmount

C9200L-24P-4G-E با طراحی مناسب برای نصب در رک ارائه شده است.

ابعاد دستگاه:

445 × 288 × 44 میلی‌متر

و وزن:

4.35 کیلوگرم

است.

ارتفاع حدود 44 میلی‌متر، آن را برای نصب در فضای استاندارد رک مناسب می‌کند.

کاربردهای Cisco C9200L-24P-4G-E

این مدل می‌تواند در سناریوهای مختلفی استفاده شود:

• شبکه‌های Enterprise
• شرکت‌های متوسط و بزرگ
• سازمان‌های دولتی
• مدارس و دانشگاه‌ها
• بیمارستان‌ها
• دفاتر اداری
• شعب سازمانی
• شبکه‌های VoIP
• زیرساخت Wireless
• شبکه‌های دوربین IP
• شبکه‌های IoT
• Access Layer دیتاسنتر و Campus

به‌خصوص زمانی که سازمان به 24 پورت PoE+ و Uplink گیگابیتی نیاز داشته باشد، C9200L-24P-4G-E می‌تواند گزینه مناسبی باشد.

مزایای Cisco Catalyst C9200L-24P-4G-E

1. 24 پورت Gigabit PoE+

امکان اتصال تعداد زیادی Endpoint و تأمین برق تجهیزات PoE از طریق کابل شبکه.

2. چهار Uplink گیگابیتی

امکان اتصال به لایه Distribution یا Core و انعطاف بیشتر در طراحی شبکه.

3. قابلیت‌های امنیتی Enterprise

امکاناتی برای کنترل دسترسی، احراز هویت و افزایش امنیت Access Layer.

4. قابلیت‌های Layer 2 و Layer 3

مناسب برای شبکه‌هایی که علاوه بر Switching به قابلیت‌های Routing نیز نیاز دارند.

5. 16,000 MAC Address

ظرفیت مناسب برای شبکه‌های دارای تعداد زیادی Endpoint.

6. 11,000 IPv4 Route

پشتیبانی از تعداد قابل توجهی Route برای سناریوهای لایه 3.

7. طراحی Rackmount

مناسب برای استفاده در رک و اتاق سرور.

جدول مشخصات فنی Cisco Catalyst C9200L-24P-4G-E

جمع‌بندی

Cisco Catalyst C9200L-24P-4G-E یک سوئیچ مدیریتی سازمانی از خانواده Catalyst 9200L است که برای استفاده در Access Layer شبکه طراحی شده است.

وجود 24 پورت 10/100/1000 با قابلیت PoE+، این مدل را برای اتصال تجهیزاتی مانند کامپیوترها، تلفن‌های IP، Access Pointها، دوربین‌های تحت شبکه و تجهیزات IoT بسیار مناسب می‌کند.

همچنین وجود 4 پورت Uplink یک گیگابیتی امکان اتصال سوئیچ به تجهیزات لایه Distribution یا Core را فراهم می‌کند.

از نظر عملکرد، این مدل دارای 56Gbps ظرفیت Switching، پهنای باند اعلام‌شده 80Gbps، جدول 16,000 MAC Address و قابلیت پشتیبانی از 11,000 IPv4 Route است. همچنین 2GB RAM، 4GB Flash و 6MB Packet Buffer برای اجرای سیستم‌عامل و مدیریت ترافیک در اختیار دستگاه قرار دارد.

از نظر امنیت نیز C9200L بخشی از معماری امنیتی شبکه سازمان محسوب می‌شود و می‌تواند با استفاده از قابلیت‌هایی مانند 802.1X، Port Security، ACL، DHCP Snooping، Dynamic ARP Inspection و IP Source Guard به کنترل و ایمن‌سازی Endpointهای متصل به شبکه کمک کند.

در مجموع، Cisco C9200L-24P-4G-E برای سازمان‌هایی مناسب است که به یک سوئیچ Access مدیریتی، 24 پورتی، PoE+، با قابلیت‌های امنیتی و لایه 3 نیاز دارند و می‌خواهند زیرساخت شبکه خود را بر پایه تجهیزات Cisco Catalyst توسعه دهند.
